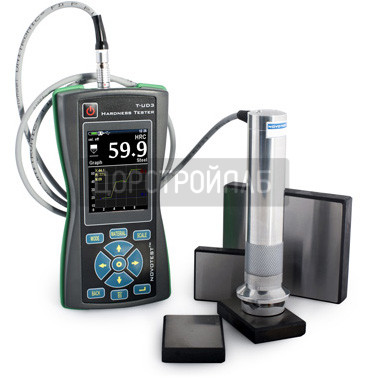

Универсальный ультразвуковой твердомер NOVOTEST Т-У3

Цена 67 735 Р

Доставим в течение 5-30 дней
Доставка транспортной компанией или курьерской службой
Условия доставки
Номер товара #361
Сделайте заказ сейчас и получите дополнительную персональную скидку!
Звоните: +7 (49624) 78750, пишите: mail@dorstroylab.ru
Утвержден тип средства измерения. Внесен в Госреестр РФ.
Загрузки:


Первый твердомер в мире с фотофиксацией измерений и позволяющий привязать значение твердости к определенному месту на изделии.

Универсальный  твердомер NOVOTEST Т-У3 является модификацией твердомера NOVOTEST Т-УД3 с динамическим датчиком. Твердомер использует динамический метод измерения (метод Либа), стандартизованный по ASTM A596. Идеально подходит для измерения твердости больших деталей, чугунов и цветных металлов, материалов с крупнозернистой структурой. подготовленными для измерения.

Встроенная в прибор фотокамера позволяет фотографировать объект измерения и в дальнейшем наложить на него измеренные значения твердости. Таким образом, получается самый точный и наглядный метод протоколирования итогов измерения.

Основные преимущества NOVOTEST Т-У3

  • Герметичный влаго- и пылезащищенный корпус с противоударными накладками из резины. Прибор имеет морозостойкий дисплей, что позволяет использовать его в любое время года и в любой климатической зоне.
  • Большой цветной графический дисплей. Помимо 88 комбинаций шкал твердости и материалов (калибровок) в памяти прибора, есть возможность  настроить пользовательские шкалы и материалы. Информация отображается в виде графиков, таблиц, гистограмм, большое количество другой статистической информации. Прибор может хранить и просматривать архив, сохранять на карту памяти калибровки.
  • Прямая печать на подключаемый принтер.
  • Прибор имеет другие возможности настройки, включая изменение цветовой схемы отображения информации.

Твердомер NOVOTEST Т-У3 не уступает по характеристикам дорогостоящим твердомерам, обладая при этом более широкими возможностями при более низкой цене. По умолчанию твердомер настроен на измерение значительного списка материалов, тогда как другие приборы поставляются, обычно, с настройкой только на один материал.

Назначение

Измерение твердости металлов и их сплавов; металлов по свойствам отличающимся от углеродистых и конструкционных сталей; иных материалов с помощью пользовательских калибровок.

Измерение производится по следующим шкалам:

  • Стандартным шкалам твердости Виккерса;
  • Роквелла;
  • Бринелля;
  • Шора;
  • Либа;
  • Пользовательским шкалам.

Особенности

  • встроенная фотокамера.
  • 88 комбинаций материалов и шкал твердости;
  • отображение информации в виде графика, таблицы, гистограммы, отображение среднего, отклонения, интеллектуального режима;
  • настраиваемые пользовательские шкалы и материалы;
  • измерение почти без ограничения по массе материала и толщине стенки;
  • контроль твердости упрочненного поверхностного слоя изделия;
  • широкий диапазон измерения;
  • автораспознование датчика прибором;
  • удобный и интуитивно понятный процесс измерения;
  • связь с компьютером;
  • датчики со встроенной памятью, сохраненными калибровками и настройками;
  • просмотр архива измерений, встроенная флэш-память;
  • печать протокола измерений прямо с прибора через мини-принтер;
  • возможность резервного копирования настроек на карту памяти;
  • настройка параметров в меню прибора;
  • наличие одно-, двух- и трехточечных режимов калибровки твердомера;
  • полноценная пользовательская калибровка;
  • широкий температурный диапазон использования;
  • визуальное отображение всех имеющихся шкал и калибровок по ним;
  • отображение состояния заряда батареи;
  • противоударный, пыле- влагозащищенный корпус;
  • комплектация аккумуляторами АА, возможность использования обычных батареек.

Твердомер стандартно комплектуется датчиком У1 (50Н). По заказу может быть укомплектован преобразователем У1 (10Н). С помощью датчиков возможно решать широкий круг задач:

Нагрузка Модель преобразователя Особенности Основные применения
50 Н (5 кг) У1 (50Н) Основной тип преобразователя. Для начала измерения необходимо приложить нагрузку 5 кг (автоматически задается преобразователем). Средние требования к чистоте поверхности  изделия. Различные цементированные и термообработанные изделия (шестерни, сварные швы, зубья, валы, турбины, различные зоны термического влияния).
10 Н (1 кг) У1 (10Н) Преобразователь с уменьшенной нагрузкой для измерения твердости деталей, имеющих повышенные требования. Для начала измерения необходимо приложить нагрузку в 1 кг. Более высокие требования к чистоте поверхности. Тонкостенные детали, различные азотированные и цементированные поверхностные слои пресс-форм, штампов, матриц. Также пилы, подшипники, боковые поверхности зубьев.

Технические характеристики

Диапазон измерения Виккерс HV:230-940; Роквелл HRC:20-70; Бринелль HB:90-450. Предел прочности, MPa 370-1740
Точность измерения HV:±3%HV; HRC:±1.5%HRC; HB:±3%HB
Направление измерения В любом направлении - 360°
Шкалы твердости HV-HB-HRC, HRB, Leeb, Shore (Виккерса, Бринелля, Роквелла С, Роквелла В, Либа, Шора)
Испытательная нагрузка 1кг (10Н) и/или 5кг (50Н
Индентор 136° алмазный индентор Виккерса
Сохранение измерений Ограничено только объемом карты памяти
Связь с ПК Выгрузка измерений на ПК, экспорт в таблицы Excel (USB кабель и ПО в комплекте поставки)
Дисплей Контрастный цветной LCD/TFT дисплей
Условия эксплуатации Температура: от -20С до +40С; Влажность: 30%~80%
Размер прибора 180x80x35mm
Вес Приблизительно. 0.2кг (без датчика)
Питание Три аккумулятора или батарейки типа АА
Время работы Приблизительно 20 часов

Требования к объекту контроля

Для ультразвукового датчика
Шероховатость не более, Ra 2.5
Радиус кривизны не менее, мм 5
Масса, не менее, кг 0.1
Толщина не менее, мм 1

Комплект поставки

  • электронный блок твердомера;
  • специальная опорная насадка для плоских и радиусных поверхностей;
  • ультразвуковой датчик У1;
  • инструкция по эксплуатации;
  • 3 аккумулятора с зарядным устройством;
  • программа для ПК;
  • кабели;
  • транспортировочный кейс.

Дополнительные опции для заказа

  • поверка;
  • зарядное устройство;
  • аккумулятор;
  • меры твердости.
Производитель Новотест
