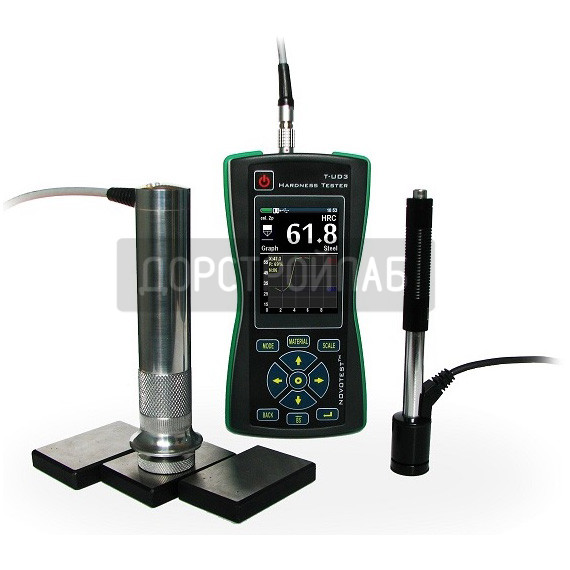

Комбинированный универсальный твердомер NOVOTEST Т-УД3
Первый твердомер в мире с фотофиксацией измерений и позволяющий привязать значение твердости к определенному месту на изделии.
Универсальный твердомер NOVOTEST Т-УД3 работает с двумя видами преобразователей: ультразвуковым (контрактно-импендансным) и динамическим (Либа). Ультразвуковым датчиком измеряется твердость небольших объектов, изделий сложной формы, с тонкой стенкой. Для измерения твердости больших деталей, чугунов и цветных металлов, материалов с крупнозернистой структурой применяется динамический датчик.
Встроенная в прибор фотокамера позволяет фотографировать объект измерения и в дальнейшем наложить на него измеренные значения твердости. Таким образом, получается самый точный и наглядный метод протоколирования итогов измерения.
Основные преимущества NOVOTEST Т-УД3
- Герметичный влаго- и пылезащищенный корпус с противоударными накладками из резины. Прибор имеет морозостойкий дисплей, что позволяет использовать его в любое время года и в любой климатической зоне.
- Большой цветной графический дисплей. Помимо 88 комбинаций шкал твердости и материалов (калибровок) в памяти прибора, есть возможность настроить пользовательские шкалы и материалы. Информация отображается в виде графиков, таблиц, гистограмм, большое количество другой статистической информации. Прибор может хранить и просматривать архив, сохранять на карту памяти калибровки.
- Прямая печать на подключаемый принтер.
- Прибор имеет другие возможности настройки, включая изменение цветовой схемы отображения информации.
Твердомер NOVOTEST Т-УД3 не уступает по характеристикам дорогостоящим твердомерам, обладая при этом более широкими возможностями при более низкой цене. По умолчанию твердомер настроен на измерение значительного списка материалов, тогда как другие приборы поставляются, обычно, с настройкой только на один материал.
Назначение
Измерение твердости металлов и их сплавов; металлов по свойствам отличающимся от углеродистых и конструкционных сталей; иных материалов с помощью пользовательских калибровок.
Измерение производится по следующим шкалам:
- Стандартным шкалам твердости Виккерса;
- Роквелла;
- Бринелля;
- Шора;
- Либа;
- Пользовательским шкалам.
Особенности
- встроенная фотокамера.
- 88 комбинаций материалов и шкал твердости;
- отображение информации в виде графика, таблицы, гистограммы, отображение среднего, отклонения, интеллектуального режима;
- настраиваемые пользовательские шкалы и материалы;
- измерение почти без ограничения по массе материала и толщине стенки;
- контроль твердости упрочненного поверхностного слоя изделия (с УЗ-датчиком);
- автораспознование датчика прибором;
- удобный и интуитивно понятный процесс измерения;
- связь с компьютером;
- датчики со встроенной памятью, сохраненными калибровками и настройками;
- просмотр архива измерений, встроенная флэш-память;
- печать протокола измерений прямо с прибора через мини-принтер;
- возможность резервного копирования настроек на карту памяти;
- настройка параметров в меню прибора;
- наличие одно-, двух- и трехточечных режимов калибровки твердомера;
- полноценная пользовательская калибровка;
- широкий температурный диапазон использования;
- визуальное отображение всех имеющихся шкал и калибровок по ним;
- отображение состояния заряда батареи;
- противоударный, пыле- влагозащищенный корпус;
- комплектация аккумуляторами АА, возможность использования обычных батареек.
Твердомер стандартно комплектуется датчиком У1 (50Н). По заказу может быть укомплектован преобразователем У1 (10Н). С помощью датчиков возможно решать широкий круг задач:
| Нагрузка | Модель преобразователя | Особенности | Основные применения |
|
|
|
Основной тип преобразователя. Для начала измерения необходимо приложить нагрузку 5 кг (автоматически задается преобразователем). Средние требования к чистоте поверхности изделия. | Различные цементированные и термообработанные изделия (шестерни, сварные швы, зубья, валы, турбины, различные зоны термического влияния). |
| 10 Н (1 кг) | У1 (10Н) | Преобразователь с уменьшенной нагрузкой для измерения твердости деталей, имеющих повышенные требования. Для начала измерения необходимо приложить нагрузку в 1 кг. Более высокие требования к чистоте поверхности. | Тонкостенные детали, различные азотированные и цементированные поверхностные слои пресс-форм, штампов, матриц. Также пилы, подшипники, боковые поверхности зубьев. |
Технические характеристики
| Диапазон измерения | Виккерс HV:230-940; Роквелл HRC:20-70; Бринелль HB:90-450. Предел прочности, MPa 370-1740 |
| Точность измерения | HV:±3%HV; HRC:±1.5%HRC; HB:±3%HB |
| Направление измерения | В любом направлении - 360° |
| Шкалы твердости | HV, HB, HRC, HRB, Leeb, Shore (Виккерса, Бринелля, Роквелла С, Роквелла В, Либа, Шора |
| Испытательная нагрузка | 1 кг (10Н) и/или 5 кг (50Н) (для ультразвукового датчика) |
| Индентор | 136° алмазный индентор Виккерса (для ультразвукового датчика) |
| Сохранение измерений | Ограничено только объемом карты памяти |
| Связь с ПК | Выгрузка сохраненных измерений в ПК, экспорт в таблицы Excel (USB кабель и ПО входят в комплект поставки) |
| Дисплей | Контрастный цветной LCD/TFT дисплей |
| Условия эксплуатации | Температура: от -20С до +40С; Влажность: 30%~80% |
| Размер прибора | 180x80x35 мм |
| Вес | Приблизительно. 0.2кг (без датчика) |
| Питание | Три аккумулятора или батарейки типа АА |
| Время работы | Приблизительно 20 часов |
Требования к объекту контроля
| Для динамического датчика | Для ультразвукового датчика | |
| Шероховатость не более, Ra | 3,2 | 2,5 |
| Радиус кривизны не менее, мм | 10 | 5 |
| Масса, не менее, кг | 5 | 0,1 |
| Толщина не менее, мм | 10 | 1 |
Комплект поставки
- электронный блок твердомера;
- динамический датчик с автовзводом Д1С со сменной опорной площадкой меньшего диаметра;
- ультразвуковой датчик У1 с опорной насадкой для радиусных и плоских поверхностей;
- 3 аккумулятора с зарядным устройством;
- кабели;
- инструкция по эксплуатации;
- программа для ПК;
- транспортировочный кейс.
Дополнительные опции для заказа
- поверка;
- зарядное устройство;
- аккумулятор;
- меры твердости.
| Производитель | Новотест |
