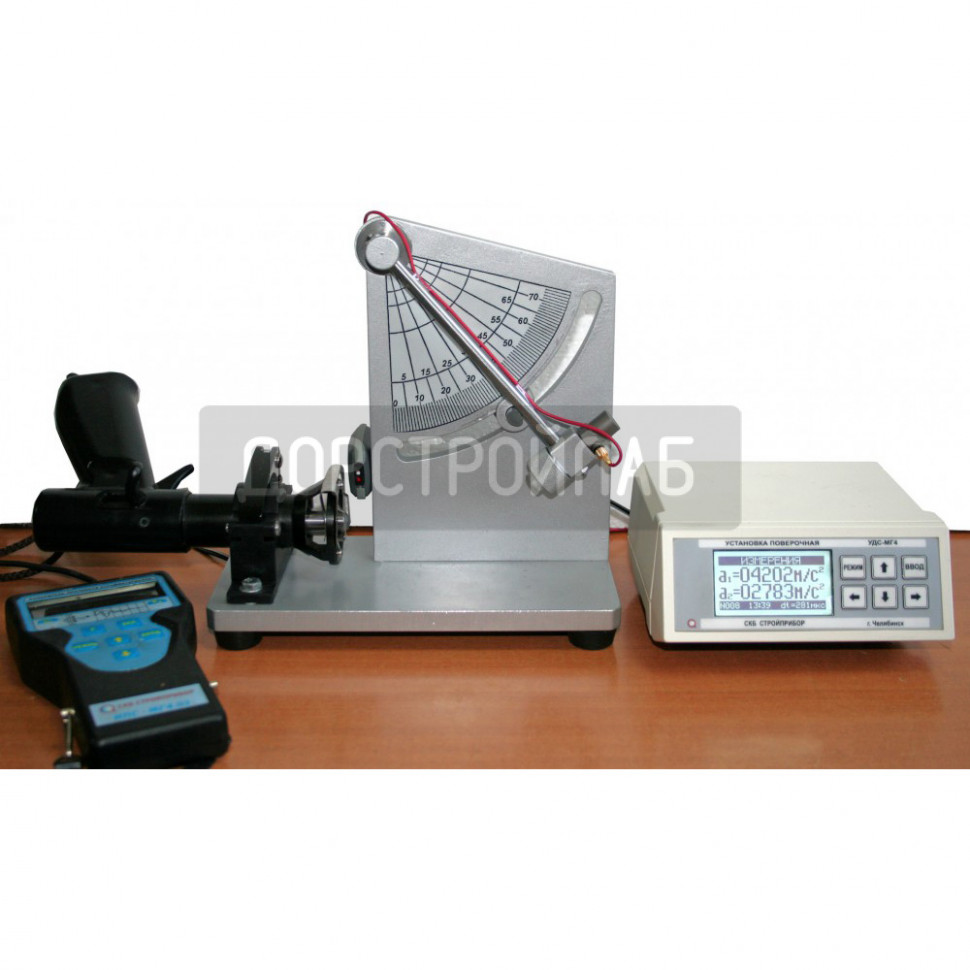

Установка поверочная УДС-МГ4

Артикул: УДС-МГ4
Номер товара: 111
255 300 руб.
Сделайте заказ сейчас и получите дополнительную персональную скидку! Звоните: +7 (499) 381-46-46, пишите: mail@dorstroylab.ru
Утвержден тип средства измерения. Внесен в Госреестр РФ под № 55536-13.
Загрузки:

Установка УДС-МГ4 предназначена для измерений параметров удара: максимального ускорения и длительности ударного импульса.

Область применения установки − в качестве рабочего эталона единицы ускорения при ударном движении, при поверке приборов использующих метод ударного импульса (ИПС-МГ4).

Принцип действия установки заключается в относительно длительном накоплении необходимой для воспроизведения удара энергии и последующем ее высвобождении при взаимодействии с индентером поверяемого прибора в течение короткого времени. Необходимая для удара энергия накапливается в маятнике за счет работы против силы тяжести.

Установка состоит из маятника, с закрепленным на нем измерительным преобразователем, зажима для крепления поверяемого прибора, электронного блока и оптического датчика, предусмотрена возможность начальной фиксации маятника на заданный угол.

Для получения требуемой длительности ударного импульса применяются сменные наконечники, изготовленные из различных материалов (дюралюминий, титан, фторопласт, оргстекло, капролон).

При помощи коаксиального кабеля сигнал с измерительного преобразователя поступает в электронный блок установки.

Технические характеристики

Наименование характеристик УДС-МГ4
Диапазон измерений ударных ускорений, м/c2 от 1000 до 17000
Пределы допускаемой относительной погрешности измерений воспроизводимых
амплитуд ударных ускорений, %
± 6
Диапазон длительности ударных импульсов, мс от 0,125 до 0,8
Приведенная масса маятника, г 100±10
Время установления рабочего режима установки после включения питания, мин 5
Габариты, длина, высота, ширина:
   – ударное устройство, мм 230×230×12
   – ударное устройство, мм 150×140×80
Масса установки:
   – ударное устройство, кг 2,5
   – электронный блок, кг 0,8

Комплект поставки

Ударное устройство, оптический датчик, электронный блок, измерительный преобразователь, сетевой адаптер, кабель связи с компьютером, сменные наконечники,  упаковочный кейс, диск с программным обеспечением, руководство по эксплуатации.

Гарантийный срок эксплуатации 18 месяцев.
Метрологическое и сервисное обслуживание в течение всего срока эксплуатации.

Производитель СКБ Стройприбор
