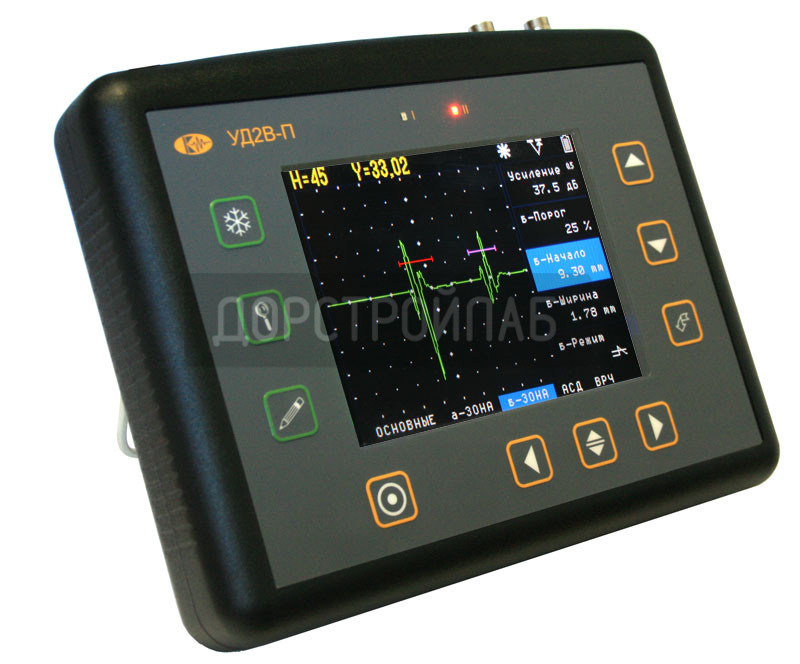

Ультразвуковой дефектоскоп УД2В-П46
Номер товара: 2321
Сделайте заказ сейчас и получите дополнительную персональную скидку!
Звоните: +7 (499) 381-46-46, пишите: mail@dorstroylab.ru
Ультразвуковой дефектоскоп УД2В-П46 - обновленная версия, которая получила ряд существенных преимуществ: новый высококонтрастный и морозостойкий TFT-дисплей 320х240 пикселей, увеличенная мощность генератора, USB интерфейс.
Основные функции:
- одновременное измерение амплитуды и координат положения максимума сигнала;
- режим записи огибающей максимума сигнала в зоне контроля;
- одновременное измерение расстояния по лучу и координат дефекта при заданном угле ввода преобразователя;
- поддержка ведения нескольких протоколов УЗ контроля на ПК с функцией конструктора протоколов;
- большая память настроек дефектоскопа и результатов ультразвукового контроля;
- подключение одного из 7 встроенных контуров согласования, для работы с любыми ультразвуковыми ПЭП.
Основные особенности:
- Развертка: от 2.9 до 2975 мм (сталь)
- Дисплей: TFT 115 x 85 мм (320 х 240 точек) с регулируемой подсветкой и настраиваемыми цветовыми схемами
- 7 встроенных контуров согласования с номиналом 0,66мкГн, 1 мкГн, 2,2 мкГн, 3.3мкГн, 4,7мкГн, 6,8мкГн и 15мкГн
- Усилитель: широкополосный 0.5 - 15 МГц, + 4 узкополосных диапазонных фильтра
- Диапазон регулировки усиления: 110 дБ с шагом 0.5, 1, 2 и 6 дБ
- Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
- ВРЧ с диапазоном до 90 дБ, крутизной 12 дБ/мкс и построением кривой по 10 опорным точкам
- Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц
- Зондирующий импульс: радиосигнал амплитудой 200 В, с регулируемым числом периодов
- Детектор: положительная полуволна, отрицательная полуволна, полный детектор, радиосигнал
- Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
- Отсечка: компенсированная от 0 до 80% высоты экрана
- Измерение толщины по одному сигналу или между двумя сигналами
- "Заморозка" А-сигнала
- Точность индикации толщины: 0.01
- Память результатов: 1000 (50 файлов по 25) протоколов контроля
- Память настроек: 100 настроек с А-сигналом и возможностью ввода названия настройки с клавиатуры
- Интерфейс USB для передачи А-разверток, параметров работы и результатов измерений на ПК
- Питание: 4 NiMh аккумулятора размера "D", внешний блок питания
- Вес: 2.5 кг с аккумуляторами
Технические характеристики
| Наименование характеристик | Значение |
| Развертка | мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс |
| Диапазон скоростей | 1000 - 9999 м/с |
| Задержка | от -0,5 мкс до 994.5 мкс |
| Задержка в призме | 0 - 100 мкс с точностью 0,01 мкс |
| Демпфирование | 50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
| Входной импенданс | 50 ом / 600 Ом |
| Зондирующий импульс | радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 5 числом периодов, с шагом 0,5 (половина периода частоты) |
| Частота повторений ЗИ | до 800 Гц в режиме максимальной частоты; специальный режим 40 Гц |
| Усилитель | широкополосный 0.5-15 МГц (-6 дБ) 4 диапазонных узкополосных фильтра |
| Согласование с ПЭП сторонних производителей | 7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН |
| Диапазон регулировки усиления | 110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Временная Регулировка Чувствительности (ВРЧ) | диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей |
| Кривая Амплитуда-Расстояние (АРК) | построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ) |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки) |
| Отсечка | компенсированная, 0 - 80% высоты экрана |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
| Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая |
| Режимы работы АСД | дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Разрешающая способность | 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние, одновременно с индикацией координат отражателя, измеренных по пику сигнала |
| Дисплей | цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек |
| А-сигнал | 80 mm x 70 мм; 220 x 200 точек |
| Память | 100 настроек с А-сигналом и названием, 1000 (50 файлов по 25) протоколов контроля |
| Интерфейс | USB |
| Разъемы преобразователей | 2 СР50 / BNC |
| Аккумуляторы | 4 NiMh размер "D" |
| Время работы | до 12 часов от стандартных аккумуляторов "D" 10А/ч; |
| Питание | внешний блок питания 220 В AC |
| Диапазон рабочих температур | от -25°C до +55°C |
| Размер (В x Ш x Д) | 170 мм x 225 мм x 45 мм |
| Вес | 1.2 кг (электронный блок)0.96 кг (снаряженный аккумуляторный отсек) |
