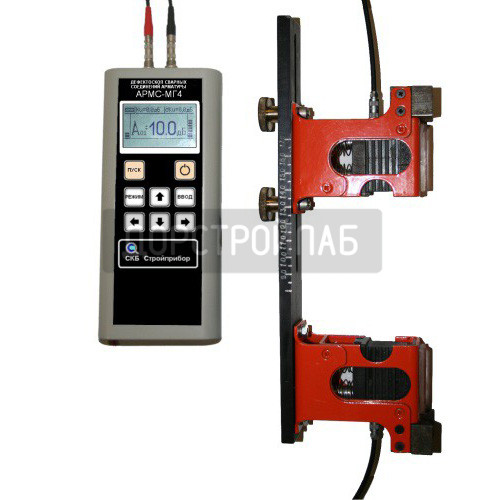

Ультразвуковой дефектоскоп сварных соединений арматуры АРМС-МГ4

Артикул: АРМС-МГ4
Номер товара: 63
151 800 руб.
Сделайте заказ сейчас и получите дополнительную персональную скидку! Звоните: +7 (499) 381-46-46, пишите: mail@dorstroylab.ru
Утвержден тип средства измерения. Внесен в Госреестр РФ под №50931-12.
Загрузки:

Ультразвуковой дефектоскоп АРМС-МГ4 предназначен для контроля качества сварных стыковых соединений стержневой арматуры диаметром от 16 до 40 мм (по спецзаказу – до 80 мм) в соответствии с ГОСТ 23858, СТО 02495307-002-2008 при монтаже сборных и возведении монолитных ж/б конструкций теневым и зеркально-теневым методами.

Прибор также может быть использован для контроля качества сварных стыковых соединений труб большого диаметра и листового проката зеркально теневым методом при непосредственной установке ультразвуковых преобразователей без протектора по ГОСТ 14782.

Принцип работы дефектоскопа АРМС-МГ4 основан на измерении ослабления ультразвуковых колебаний при наличии дефектов типа пор, трещин, раковин, непроваров, шлаковых включений в сварных соединениях.

Технические характеристики

Наименование характеристик АРМС-МГ4
Динамический диапазон приемного тракта дефектоскопа, дБ от 0 до 50
Границы линейности динамического диапазона, дБ от 15 до 45
Пределы допускаемой абсолютной погрешности измерения отношения
амплитуд сигналов на входе приемника, дБ
± 1
Диапазон установки коэффициента усиления (с шагом), дБ 5 – 75; (1; 5; 10)
Пределы допускаемой абсолютной погрешности установки коэффициента
усиления, дБ
± 1
Частота зондирующего импульса, МГц 2,5 ± 0,2
Цена единицы наименьшего разряда, дБ 0,1
Номинальная частота максимума преобразования ПЭП, МГц 2,5
Номинальное значение угла ввода ПЭП, градус 65
Габаритные размеры, не более:
   - электронного блока, мм 175×78×25
   - механического устройства с датчиками, мм 300×100×80
Электропитание от встроенного аккумулятора, напряжение, В 3,7
Масса дефектоскопа, кг, не более 2,0
Средний срок службы, лет 10

Комплект поставки

Дефектоскоп, механическое устройство для крепления ПЭП, пьезоэлектрические преобразователи (ПЭП) – 2 шт, приспособление для контроля сварных швов листового проката, зарядное устройство,  протекторы R=12мм (2 шт); R=18мм (2 шт); R=22мм (2 шт), коаксиальные кабели, зарядное устройство, контрольный образец, диск с программным обеспечением,  упаковочная тара, кабель связи с компьютером.
По спецзаказу: протекторы для контроля арматуры меньшего диаметра, механическое устройство «Скоба», образец арматуры с искусственным дефектом.

Гарантийный срок эксплуатации 18 месяцев.
Метрологическое и сервисное обслуживание в течение всего срока эксплуатации.

Производитель СКБ Стройприбор
