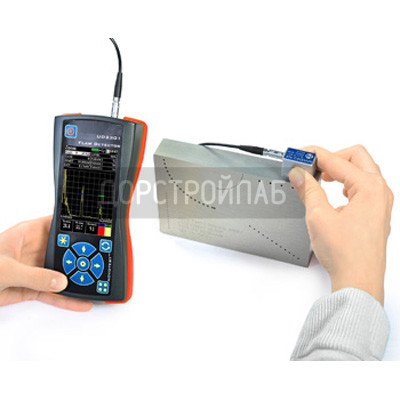

Ультразвуковой дефектоскоп NOVOTEST УД2301

Артикул: NOVOTEST УД2301
Номер товара: 395
137 885 руб.
Сделайте заказ сейчас и получите дополнительную персональную скидку! Звоните: +7 (499) 381-46-46, пишите: mail@dorstroylab.ru

Ультразвуковой дефектоскоп УД2301 предназначен для проведения неразрушающего контроля материалов, конструкций и изделий из металлов, стекла, пластика и композиционных материалов. Прибор обнаруживает  внутренние дефекты, нарушения однородности, измеряет толщину стенок, проводит контроль сварных соединений. Также прибор может измерять толщину изделий, показать сигнал в виде В-сканов и проводить полный документальный контроль с сохранением результатов в память.

Дефектоскоп УД2301 работает от аккумуляторов или батареек АА.

Особенности

  • небольшой вес
  • миниатюрные размеры
  • встроенная память большого объема
  • цветной большой дисплей с высоким разрешением
  • частотный диапазон с плавной регулировкой от 1 до 10МГц
  • работа с любыми пьезопреобразователями
  • отображение шкалы развертки как в микросекундах, так и в миллиметрах
  • два независимых строба
  • наличие всех режимов работы - АСД, ВРЧ, АРД
  • режим работы по DAC кривым
  • автоматическое или ручное построение кривой ВРЧ (до 32 точек)
  • два вида представления сигналов: детектированый и радио
  • режим контроля с использованием АРД-диаграмм
  • режимы: огибающей, заморозки и отображения хода луча
  • построение и обработка в дефектоскопе A, B разверток (А-скан, Б-Скан)
  • гибкая настройка интерфейса прибора
  • 4 варианта ориентации дисплея
  • архив измерений, настроек, преобразователей
  • мультиязычность

Технические характеристики

Диапазон измеряемых глубин (по стали), мм до 6000
Диапазон регулировки усиления 125 дБ, с шагом 0,5 дБ
Временная регулировка чувствительности (ВРЧ) диапазон до 70 дБ, с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей
Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки
Зондирующий импульс настраиваемый, с амплитудой до 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс
Память настроек с А-сканом (Б-сканом), ограниченная размером внутренней памяти ( до 32 гигабайт), протоколов контроля с сохранение всех параметров прибора
Рабочие температуры, град -20…+50

Комплект поставки

  • дефектоскоп NOVOTEST УД2301 (электронный блок)
  • преобразователи П111-5-К6, П121-5-65
  • аккумуляторы АА – 3 шт., зарядное устройство
  • кабель соединительный Lemo-Lemo
  • кабель для подключения к компьютеру
  • руководство пользователя,
  • паспорт,
  • кейс

Дополнительные опции для заказа

  • калибровка
  • дополнительные кабели к дефектоскопу
  • дополнительные преобразователи к дефектоскопу
  • дополнительное зарядное устройство
  • стандартные образцы предприятия с отражателями типа зарубка, плоскодонное сверление и другие
  • стандартные образцы (СО-1, СО-2, СО-3, СО-3Р и другие)
  • контактная жидкость (гель) для ультразвукового контроля
  • стандартные образцы предприятия для настройки глубиномера (ступенька)
Производитель Новотест
