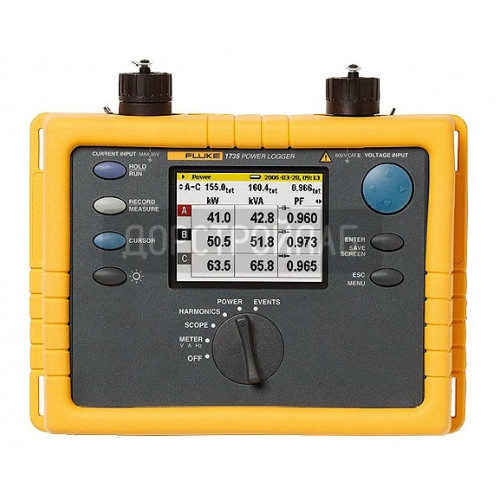

Трехфазный регистратор энергии Fluke 1735

Номер товара: 1062
цена по запросу
Запрос стоимости
Ваше имя
Название организации
Ваш телефон
Ваш email
Сообщение
Дополнительные файлы (например, реквизиты организации)
Select files..
Допустимые расширения: jpg, jpeg, jpe, png, doc, docx, rtf, pdf, xls, xlsx
Максимальный размер одного файла: 20 MB

Нажимая кнопку "Отправить" Вы соглашаетесь с Условиями использования и Политикой конфиденциальности

Ссылка на товар
Сделайте заказ сейчас и получите дополнительную персональную скидку! Звоните: +7 (499) 381-46-46, пишите: mail@dorstroylab.ru
Поверка не включена в стоимость
Загрузки:
Технические характеристики трехфазного регистратора электроэнергии Fluke 1735
Общая информация
ДисплейЦветной графический трансмиссивный дисплей ¼ VGA 320 x 240 пикселов с дополнительной подсветкой и регулируемой контрастностью; цветное отображение текста и графики
КачествоРазработан и изготовлен согласно требованиям стандарта DIN ISO 9001
ПамятьКарта памяти емкостью 4 МБ; 3, 5 МБ для записи результатов измерений
ИнтерфейсИнтерфейс: разъем RS-232 SUB-D; 115, 2 кбод, 8-разрядные данные, контроля четности нет, 1 стоповый разряд, интерфейс RS-232 поддерживает обновление прошивки (9-полюсный кабель-удлинитель)
Частота замеров10, 24 кГц
Частота сети50 Гц или 60 Гц по выбору пользователя, с автоматической синхронизацией
ПитаниеАккумуляторная батарея NiMH и сетевой адаптер (15 - 20 В/0, 8 А)
Время работы от батареиВ обычных условиях > 12 часов без подсветки и > 6 с яркой подсветкой
Размеры240 мм x 180 мм x 110 мм
Вес1, 7 кг с батареей
Условия окружающей среды
Диапазон температур нормальной работоспособностиОт -10°C до +50°C
Диапазон температур храненияОт -20°C до +60°C
Диапазон рабочих температурОт 0°C до +40°C
Номинальная температура23 °C ± 2 °C
ПримечаниеВеличины указаны согласно европейским стандартам. Для расчета значения параметра в любой точке диапазона рабочих температур следует умножить его на указанный ниже температурный коэффициент.
Температурный коэффициент± 0, 1 % измеренного значения на 1°C отклонения от номинальной температуры
Исходная ошибкаОтносится к номинальной температуре; максимальный дрейф, гарантируемый для периода в два года
Операционная ошибкаОтносится к диапазону рабочих температур; максимальный дрейф, гарантируемый для периода в два года
Климатический классC1 (IEC 654-1) для температур от -5 °C до +45 °C, относительной влажности от 5% до 95%, без конденсации
КорпусТип V0 из ударопрочного и стойкого к царапинам термопластика Cycoloy (невоспламеняемый) в резиновом защитном кожухе
Электромагнитная совместимость
ИзлучениеIEC/EN 61326-1:1997 Класс B
ПомехоустойчивостьIEC/EN 61326-1: 1997
Безопасность
БезопасностьIEC 61010-1 600 В категория III, двойная или усиленная изоляция, степень загрязнения 2
ЗащитаIP65; EN60529 (только для основного корпуса, без отсека для элементов питания)
Среднеквадратичные значения измеряются с разрешением 20 мс.
Измерение среднеквадратичного значения напряжения в соединении звездой
Диапазон измерения57 В/66 В/110 В/120 В/127 В/220 В/230 В/240 В/260 В/277 В/347 В/380 В/400 В/417 В/480 В переменного тока
Исходная ошибка± (0, 2% от измеренного значения + 5 разрядов)
Операционная ошибка± (0, 5% от измеренного значения + 10 разрядов)
Разрешение0, 1 В
Измерение среднеквадратичного значения напряжения в соединении треугольником
Диапазон измерения100 В/115 В/190 В/208 В/220 В/380 В/400 В/415 В/450 В/480 В/600 В/660 В/690 В/720 В/830 В переменного тока
Исходная ошибка± (0, 2% от измеренного значения + 5 разрядов)
Операционная ошибка± (0, 5% от измеренного значения + 10 разрядов)
Разрешение0, 1 В
Измерение среднеквадратичного значения тока
Диапазоны с набором гибких зажимов Flexi-Set I15 A/150 A/3000 A среднеквадратичное значение (для синусоиды)
Диапазоны с токовыми зажимами1 А/10 А
Разрешение0, 01 А
Диапазоны150 А/3000 А и 1 А/10 А
Исходная ошибка± (0, 5% от измеренного значения + 10 разрядов)
Операционная ошибка± (1% от измеренного значения + 10 разрядов)
Диапазоны15 А
Исходная ошибка± (0, 5% от измеренного значения + 20 разрядов)
Операционная ошибка± (1% от измеренного значения + 20 разрядов)
Ошибки установки токовых зажимов не учитываются.
При использовании набора гибких зажимов Flexi-Set
Ошибка измерения Flexi Set± (2% от измеренного значения + 10 разрядов)
С учетом влияния позиции± (3% от измеренного значения + 10 разрядов)
CF (типичное)2.83
ПримечаниеПри использовании Flexi Set необходимо установить проводник прямо напротив зажима Flexi Set-lock
Измерение мощности (P – активная, S – кажущаяся, Q - реактивная, D – искажающая)
Диапазон измеренияСм. данные по измерению среднеквадр. значений напряжения и тока
Ошибки при измерении мощности рассчитываются путем сложения ошибок напряжения и тока
Дополнительная ошибка, вносимая коэффициентом мощности (PF)
Указанная ошибка x (1-[PF])
Максимальный диапазон при напряжении до 830 В (соединение треугольником) и токе до 3000 А составляет 2, 490 МВт; возможно умножение показаний на коэффициент трансформации при использовании трансформаторов мощности и тока
Исходная ошибка± (7% от измеренного значения + 15 разрядов)
Разрешение1 кВт
Операционная ошибка ± (1, 5% от измеренного значения + 20 разрядов)
Стандартный диапазон измерения при напряжении 230 В (соединение звездой) и токе150 А составляет 34, 50 кВт.
Исходная ошибка± (0, 7% от измеренного значения + 15 разрядов)
РазрешениеОт 1 до 10 Вт
Операционная ошибка± (1, 5% от измеренного значения + 20 разрядов)
Собственные ошибки датчиков тока не учтены.
Измерение энергии (кВтч, КВАч, кВАРч)
Исходная ошибка± (0, 7 % от измеренного значения + ошибка вариации F* + 15 разрядов)
РазрешениеОт 1 до 10 Вт
Операционная ошибка ± (1, 5% от измеренного значения + ошибка вариации F* + разрядов)
*Ошибка вариации частоты
PF (коэффициент мощности)
ДиапазонОт 0, 000 до 1, 000
Разрешение0.001
Точность±1 % полной шкалы
Измерение частоты
Диапазон измеренияОт 46 до 54 Гц и от 56 до 64 Гц
Исходная ошибка± (0, 2% от измеренного значения + 5 разрядов)
Операционная ошибка± (0, 5% от измеренного значения + 10 разрядов)
Разрешение0, 01 Гц
Гармоники
Диапазон измеренияДо 50-й гармоники (< 50 % от номинального)
Точность
Vm, Im, THDV, THDI (суммарные гармонические искажения напряжения и тока)IEC 61000-4-7:2002 Класс B
Vm ≥ 3% Vn ± 5% Vm
Vm < 3 % Vном±0, 15% Vном
Im ≥ 10 % Iном± 5% Im
Im ≥ 10 % Iном± 0 5% Iном
THDVдля THD < 3% ± 0, 15% при Vном
для THD ≥ 3% ± 5% при Vном
THDIдля THD < 10% ± 0, 5% при Iном
для THD ≥ 10% ± 5% при Iном
VномНоминальный диапазон по напряжению
IномНоминальный диапазон по току
Vm и Im измеренные значения для гармоники m
Таблица регистрации событий
 Определение провалов и выбросов напряжения и случаев исчезновения напряжения с разрешением 10 мс и ошибкой измерения в половину периода синусоидальной волны среднеквадратического значения.
Исходная ошибка± (1% от измеренного значения + 10 разрядов)
Операционная ошибка± (2% от измеренного значения + 10 разрядов)
Разрешение0, 1 В
Поверка Нет
Производитель Fluke
