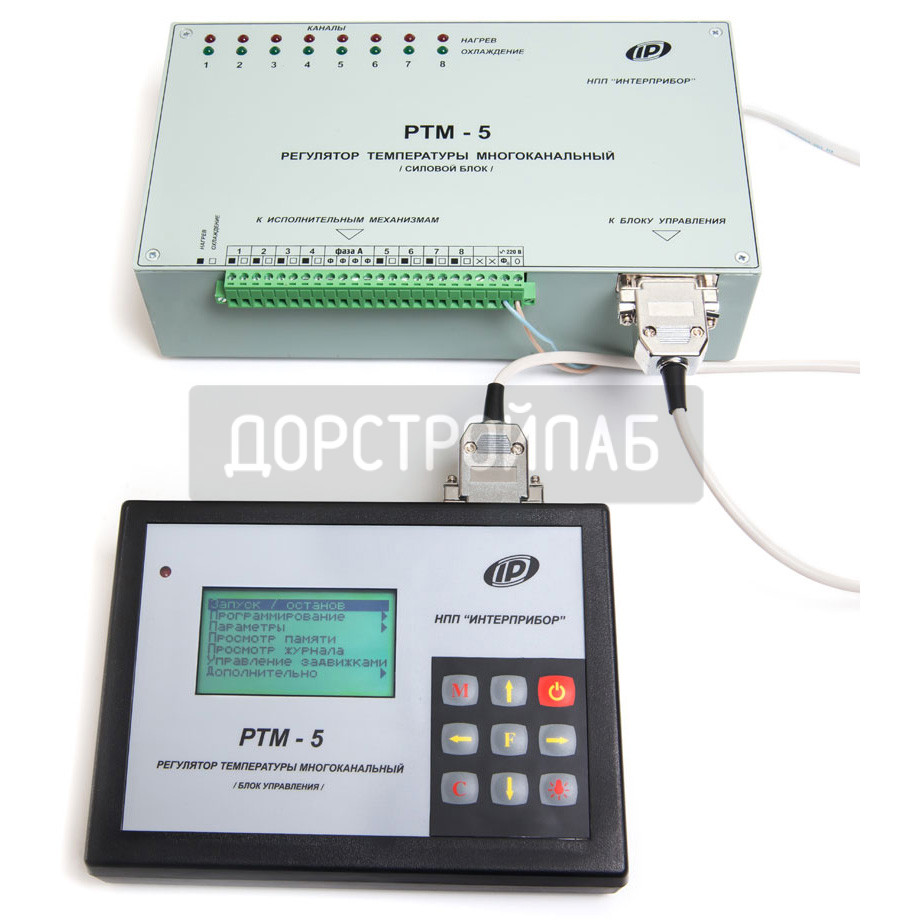

Система управления термообработкой бетона РТМ-5

Цена 123 000 Р

Доставим в течение 5-30 дней
Доставка транспортной компанией или курьерской службой
Условия доставки
ID товара #198
Сделайте заказ сейчас и получите дополнительную персональную скидку!
Звоните: +7 (49624) 78750, пишите: mail@dorstroylab.ru

  • Автоматизация технологических установок циклического и непрерывного действия: кассетных установок, термоформ, ямных и туннельных пропарочных камер,  и т.п.
  • Программное автоматическое управление процессами тепловлажностной обработки (ТВО) железобетонных изделий на предприятиях стройиндустрии
  • Тепловая обработка в паровоздушной среде, в продуктах сгорания природного газа, при электро- и инфракрасном прогреве бетона

Преимущества

  • Надежность управления и высокая помехоустойчивость
  • Полный комплекс средств для автоматизации процессов ТВО бетона
  • Защита от пропадания напряжения питания и сетевых помех
  • Адаптивные алгоритмы, предотвращающие "тепловые удары" и деструкцию бетона при термообработке
  • Дистанционный контроль и программирование режимов через компьютер (новая опция)
  • Автоматическая коррекция программы ТВО при дефиците тепловой энергии
  • Компактность, простота обслуживания и эксплуатации
  • Цифровые термодатчики с встроенными репитерами для длинных линий связи
  • Компьютерная программа для задания и корректировки режимов тепловлажностной обработки бетона
  • Силовые блоки на триаках для управления реверсивными электроприводами задвижек

Основные функции

  • Память 16 режимов работы для быстрого программирования.
  • Индивидуальное программирование режимов работы каждого из 8 каналов.
  • Задание режимов работы в полиномиальной и линейной форме.
  • Оперативное формирование и редактирование температурно-временных диаграмм работы, включающих нагрев, изотермическое выдерживание и охлаждения.
  • Отображение процессов регулирования в цифровой и графической форме по каждому каналу на дисплее с подсветкой.
  • Формирование двухпозиционного или широтно-импульсного алгоритмов регулирования температуры с задаваемыми: гистерезисом, амплитудой и периодом.
  • Контроль и индикация состояния исполнительных органов и датчиков, сигнализация аварийных ситуаций.
  • Архивация процессов термообработки и их просмотр на мониторе компьютера или дисплее РТМ-5 индивидуально по каждому каналу и по 8 каналам одновременно.
  • Выбор режимов работы блока управления посредством системы меню и клавиатуры.
  • Автоматическая корректировка режимов прогрева при технологических нарушениях, в т.ч. при перерывах в подаче и ухудшении параметров теплоносителя.
  • Меню и текстовые сообщения на русском и английском языке.
  • Автоматическое ведение журнала термообработки (пропарки).

Состав системы автоматического управления

  1. Блок автоматического программного управления на 8 камер
  2. Силовой блок управления исполнительными органами охлаждения - 8 каналов
  3. Силовой блок управления исполнительными органами нагрева - 8 каналов
  4. Цифровы датчики температуры - 3 вида исполнения
  5. Линии связи РТМ-5 с датчиками температуры и исполнительными органами (кабельная продукция)*
  6. Прибор ТЕРМОТРАНСФЕР для считывания информации с РТМ-5, ее хранения и передачи на компьютер (может обслуживать до 30 территориально удаленных РТМ-5)
  7. Исполнительные органы систем нагрева и охлаждения (вентиляции, пароудаления): задвижки с реверсивным электроприводом, силовые контакторы, электропневмоклапаны*
  8. Сервисная компьютерная программа
  9. Коммуникации для связи с компьютером*
  10. Блок связи с ПК по RS-485 для удаленного доступа и управления

* - комплектуются заказчиком самостоятельно

Сервисная компьютерная программа

  • Считывание данных из РТМ-5
  • Оперативное формирование и редактирование заданных температурно-временных диаграмм работы, включающих: нагрев, изотермическое выдерживание и охлаждение
  • Формирование отчетной документации (журнал пропарки)
  • Формирование алгоритмов регулирования температуры

Функции прибора ТЕРМОТРАНСФЕР

  • Считывание и хранение данных с 1...30 приборов РТМ-5
  • Передача информации на компьютер

Технические характеристики

Количество каналов регулирования 8
Диапазон измерения температуры, °С -50...+125
Диапазон регулирования температуры, °С 0...+125
Пределы погрешности измерения температуры, °С ±0,5
Дискретность индикации температуры, °С 0,1
Время цикла термообработки 1 час... 31 день
Дискретность задания температуры, °С / времени, мин 1 / 1
Потребляемая мощность, Вт (без силовых устройств) 10
Длина линий связи, м 0...1000
Тип датчиков температуры DS-1820
Коммутируемая нагрузка, Вт 0...400
Типы интерфейсов RS-485, RS-232

Состав базового комплекта РТМ-5

  • Блок автоматического управления
  • Силовой блок (нагрев)
  • Межблочный кабель - 1 шт.
  • Аккумуляторы
  • Сервисная программа на диске
  • Блок связи с ПК по RS-485
  • Руководство по эксплуатации
  • Схемы подключения
  • Сертификат о калибровки

Заказная комплектация

  • Силовой блок (охлаждения)
  • Прибор ТЕРМОТРАНСФЕР
  • Цифровые термодатчики в конструктиве - 8 шт.
  • Кабельная продукция
  • Рекомендации по автоматизации ТВО бетона
Производитель Интерприбор
