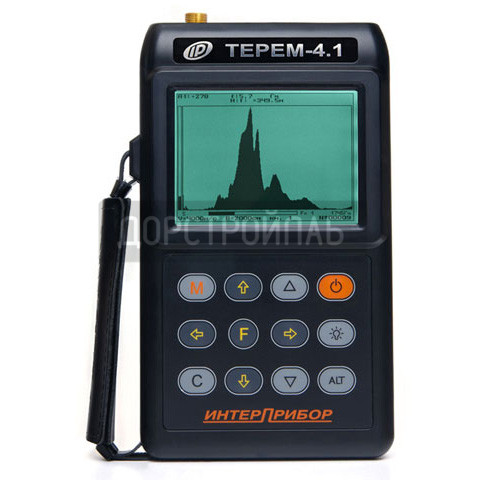

Система мониторинга ТЕРЕМ-4.1

Артикул: IN_80/ТЕРЕМ-4.1
Номер товара: 193
86 848 руб.
Сделайте заказ сейчас и получите дополнительную персональную скидку! Звоните: +7 (499) 381-46-46, пишите: mail@dorstroylab.ru
Загрузки:
  • Регистрация процессов изменения во времени различных величин: угловых и линейных перемещений, давления, напряжений, вибраций, силы, скорости, тепловых потоков, температуры, влажности и т.д.
  • Многопараметрический, многоканальный непрерывный мониторинг объектов: зданий, конструкций, мостов, сооружений, объектов энергетики, технологических процессов и т.п.

Преимущества

  • Широкие возможности при малых габаритах, многофункциональности, многоканальности и микропотреблении
  • Простота установки на объекте контроля

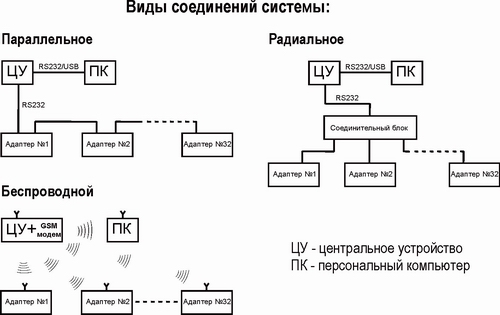

  • Единая 4-проводная линия связи центрального блока с адаптерами, с возможностью параллельного и радиального подключения большого количества адаптеров
  • Компьютерная программа, позволяющая выполнять документирование и обработку информации
  • Модификации с беспроводной и проводной связью
  • Инжиниринговая проработка заказов и их исполнение
  • Выбор требуемой конфигурации системы по техническим требованиям заказчика
  • Широкий выбор датчиков и преобразователей, в т.ч. с цифровым выходом

Состав системы

  • Адаптеры, преобразующие и регистрирующие сигналы, поступающие с локальных групп датчиков в цифровой форме и передающие информацию на центральный блок
  • Центральный регистрирующий блок с графическим дисплеем, аккумуляторным питанием, клавиатурой, интерфейсом
  • Единая 4-проводная линия связи центрального блока с адаптерами
  • Датчики физических параметров:
    • подбираются по виду, параметрам, конструкции из номенклатуры предприятия или других поставщиков
    • изготавливаются в стандартных или специальных конструктивах по заданию заказчика
    • приобретаются заказчиком самостоятельно
  • Конфигурация системы подбирается из имеющейся номенклатуры адаптеров и типов используемых датчиков или разрабатывается по техническому заданию заказчика

Основные виды датчиков

  • Датчики силы различных видов и параметров (растяжение, сжатие, кручение, изгиб)
  • Датчики линейных перемещений различных видов и типоразмеров
  • Датчики давления различных видов и параметров
  • Термодатчики, в т.ч.: термопарные, термометры сопротивления, цифровые и др.
  • Тензодатчики различных видов и параметров
  • Датчики влажности воздуха
  • Датчики влажности материалов
  • Датчики наклона (инклинометры) 1- и 2-координатные
  • Датчики тока, напряжения
  • Датчики деформаций
  • Датчики механических напряжений

Виды адаптеров

  • Аналоговый вход - 4-48 каналов
  • Тензовход (тензоизмерения, датчик силы) - 4-16 каналов
  • Цифровой вход (RS-232, однопроводный интерефейс, MicroLan) - 4-16 каналов
  • С радиоканалом (связь с центральным устройством по радиоканалу, 50 метров) - до 16 каналов
  • Синхронный, быстродействующий (динамические процессы до 4 кГц) - 4 канала*
  • Разработка и изготовление адаптеров по техническому заданию заказчика

* - в разработке

Основные функции

  • Задание режимов работы: времени цикла, времени запуска, периода регистрации, порогов и сигнализации превышения
  • Регистрация и отображение результатов на дисплее в графической и табличной форме в процессе работы, их просмотр из архива
  • Связь адаптеров с центральным блоком посредством общей цифровой линии
  • Контроль локальных зон объекта посредством адаптеров, ориентированных на один или несколько видов датчиков
  • Автоматический переход из активного режима в режим микропотребления и обратно
  • Режим непрерывной регистрации без ограничения по времени, с автоматическим удалением блоков "старой" информации

Примеры реализованных модификаций

  • Многоканальные тензометрические комплексы
  • Системы мониторинга трещин, смещений и деформаций фасадов зданий, натяжных канатов мостов, конструкций, башен и т.п.
  • Системы мониторинга прогрева монолитного бетона
  • Система мониторинга нагрузки на опоры нагрузки
  • Системы контроля микроклимата складских помещений
  • Системный мониторинг влажности конструкций
  • Различные виды регистрации давлений, вибраций

Модификации

  • 4.1 - приборы с проводной связью
  • 4.1Д - приборы для автомобильных дорог
  • 4.1P - приборы с радиосвязью между центральным блоком и адаптерами
  • 4.1GSM - приборы с GSM связью между центральным блоком и ПК

Технические характеристики

  ТЕРЕМ-4.1
Количество каналов регистрации 8...256
Количество адаптеров, подключаемых к центральному блоку 1...32
Количество датчиков, подключаемых к одному адаптеру 1...55
Период отсчетов минимальный / максимальный 1 сек / 24 часа
Диапазоны измерения параметров и погрешность по заказу
Аппаратная погрешность, %, не более 0,1
Длина линии связи центрального блока с адаптерами, м, не более 500
Длина линии связи датчиков с адаптерами, м 5-50*
Объем памяти, Мбайт до 2000
Максимальное количество отсчетов 108
Интерфейс связи с ПК USB
Габариты центрального блока, мм 160x105x30
Масса центрального блока, кг 0,3

* - параметры зависят от типа датчика

Производитель Интерприбор
