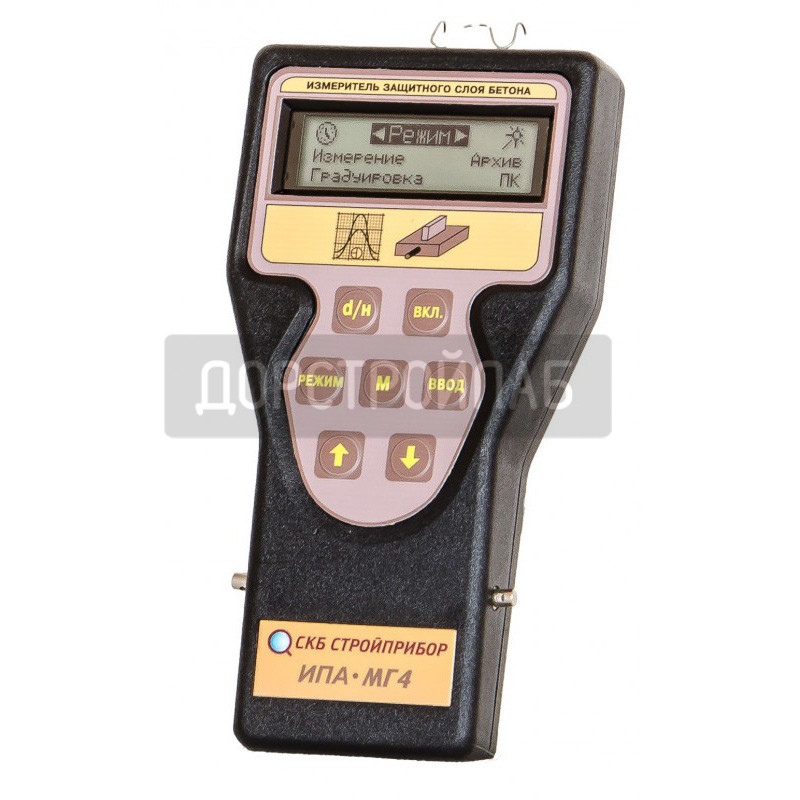

Измеритель защитного слоя бетона ИПА-МГ4

Артикул: ИПА-МГ4
Номер товара: 54
69 000 руб.
Сделайте заказ сейчас и получите дополнительную персональную скидку! Звоните: +7 (499) 381-46-46, пишите: mail@dorstroylab.ru
Утвержден тип средства измерения. Внесен в Госреестр РФ под №29316-10.
Внесен в Госреестры Казахстана, Украины, Беларуси.
Загрузки:

Прибор ИПА-МГ4 используется для контроля толщины защитного слоя бетона и нахождения стержневой арматуры в железобетонной продукции магнитным методом по ГОСТу 22904.

Согласно данному ГОСТу толщину защитного слоя бетона и расположение арматуры в железобетонной конструкции определяют на основе экспериментально установленной в лаборатории зависимости между показаниями устройства и указанными контролируемыми параметрами ж/б изделия.

Сфера использования прибора - определение параметров армирования железобетонных изделий в строительстве, на предприятиях стройиндустрии, а также при обследовании уже построенных сооружений.

Прибор используют 3 режима работы:

  • Определение диаметра арматурного стержня при известном защитном слое.
  • Определение защитного слоя при известном диаметре.
  • Определение оси арматурного стержня.

Поиск арматуры происходит по изменению тона аудиосигнала, а также по данным цифрового экрана.

Прибор имеют три группы базовых градуировочных зависимостей, установленных на арматуре классов Вр-I, A-I и A-III.

Технические характеристики

Наименование характеристики ИПА-МГ4
Контролируемые диаметры арматуры, мм 3...40
Диапазон измерения толщины защитного слоя бетона, мм:
   - при диаметре стержней арматуры 3 … 5 мм 3...70
   - при диаметре стержней арматуры 6 … 10 мм 3...90
   - при диаметре стержней арматуры 14 … 20 мм 5…120
   - при диаметре стержней арматуры 22 … 40 мм 5...140
Диапазон определения расположения арматурных стержней, мм: 3…80
Погрешность измерения толщины защитного слоя бетона hзс , не более, мм ∆h =±(0,05 hзс + 0,5 мм)
Погрешность определения оси арматурного стержня (для всех диаметров), не более, мм ± 10
Объем памяти результатов измерений 200
Количество групп индивидуальных градуировочных зависимостей 9
Габаритные размеры,  мм:
   - блока электронного 175х90х30
   - преобразователя 160х33х40
Масса с преобразователем, не более, кг 0,72

Комплект поставки

Электронный блок, преобразователь, контрольный образец, ремень, упаковочный кейс (сумка), руководство по эксплуатации.

Гарантийный срок эксплуатации 18 месяцев.
Метрологическое и сервисное обслуживание в течение всего срока эксплуатации.

Производитель СКБ Стройприбор
