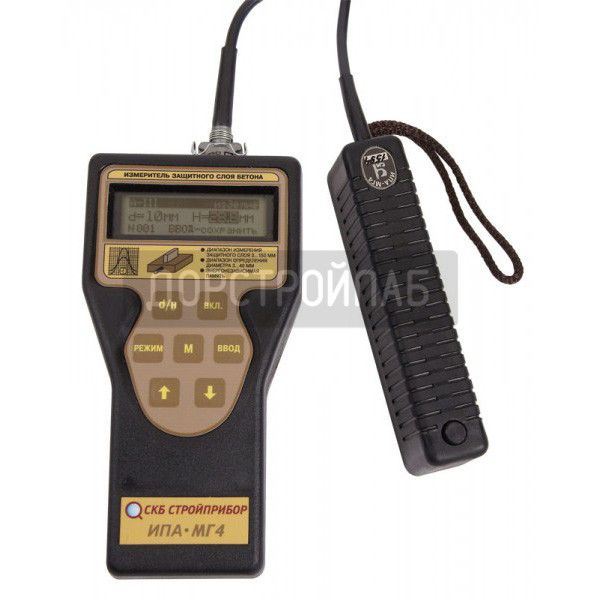

Измеритель защитного слоя бетона ИПА-МГ4.01
Внесен в Госреестры Казахстана, Украины, Беларуси.
Прибор ИПА-МГ4.01 используется для контроля толщины защитного слоя бетона и нахождения стержневой арматуры в железобетонной продукции магнитным методом по ГОСТу 22904.
Согласно данному ГОСТу толщину защитного слоя бетона и расположение арматуры в железобетонной конструкции определяют на основе экспериментально установленной в лаборатории зависимости между показаниями устройства и указанными контролируемыми параметрами ж/б изделия.
Сфера использования прибора - определение параметров армирования железобетонных изделий в строительстве, на предприятиях стройиндустрии, а также при обследовании уже построенных сооружений.
Прибор используют 3 режима работы:
- Определение диаметра арматурного стержня при известном защитном слое.
- Определение защитного слоя при известном диаметре.
- Определение оси арматурного стержня.
Поиск арматуры происходит по изменению тона аудиосигнала, а также по данным цифрового экрана.
Прибор имеют три группы базовых градуировочных зависимостей, установленных на арматуре классов Вр-I, A-I и A-III.
Кроме того, прибор ИПА-МГ4.01 снабжен режимом определения параметров армирования при отсутствии данных о диаметре арматуры и защитном слое бетона, имеет функции установления и записи в программное устройство новых градуировочных зависимостей, установленных пользователем на арматуре других классов, имеет уточнения базовых градуировочных зависимостей, обладает режимом передачи на компьютер, экран с подсветкой и часы реального времени.
Технические характеристики
| Наименование характеристики | ИПА-МГ4.01 |
| Контролируемые диаметры арматуры, мм | 3...40 |
| Диапазон измерения толщины защитного слоя бетона, мм: | |
| - при диаметре стержней арматуры 3 … 5 мм | 3...70 |
| - при диаметре стержней арматуры 6 … 10 мм | 3...90 |
| - при диаметре стержней арматуры 14 … 20 мм | 5…120 |
| - при диаметре стержней арматуры 22 … 40 мм | 5...140 |
| Диапазон определения расположения арматурных стержней, мм: | 3…140 |
| Погрешность измерения толщины защитного слоя бетона hзс , не более, мм | ∆h =±(0,05 hзс + 0,5 мм) |
| Погрешность определения оси арматурного стержня (для всех диаметров), не более, мм | ± 10 |
| Объем памяти результатов измерений | 999 |
| Количество групп индивидуальных градуировочных зависимостей | 9 |
| Габаритные размеры, мм: | |
| - блока электронного | 175х90х30 |
| - преобразователя | 160х33х40 |
| Масса с преобразователем, не более, кг | 0,72 |
Комплект поставки
Электронный блок, преобразователь, контрольный образец, ремень, упаковочный
кейс (сумка), руководство по эксплуатации.
Дополнительно для ИПА-МГ4.01:
диск с программным обеспечением,
кабель связи с компьютером.
Гарантийный срок эксплуатации 18 месяцев.
Метрологическое и сервисное обслуживание в течение всего срока эксплуатации.
| Производитель | СКБ Стройприбор |
