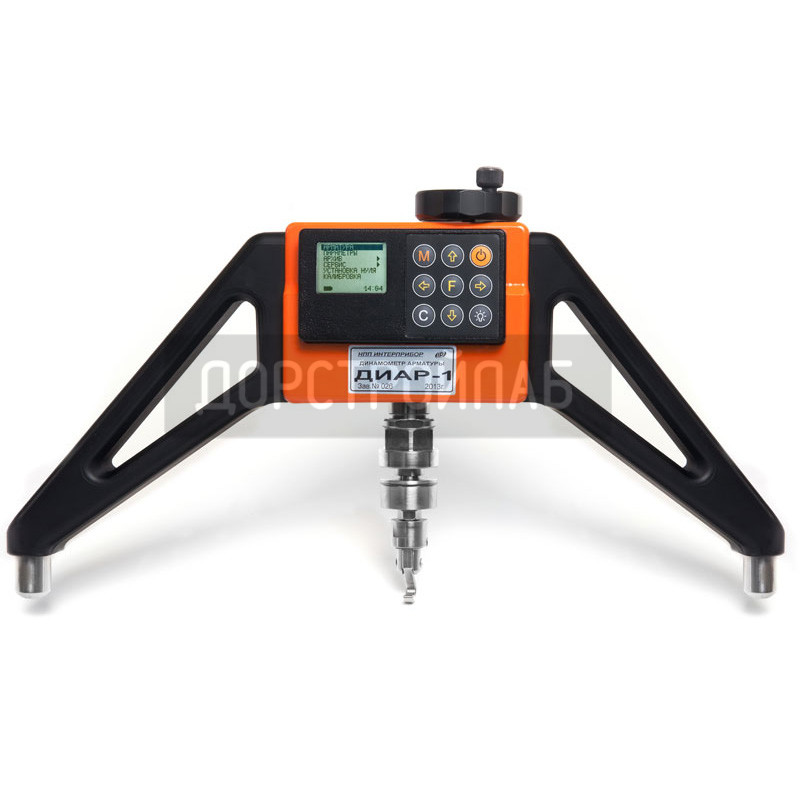

Измеритель силы натяжения арматуры ДИАР-1
Артикул: IN_106
Номер товара: 175
Сделайте заказ сейчас и получите дополнительную персональную скидку!
Звоните: +7 (499) 381-46-46, пишите: mail@dorstroylab.ru
Загрузки:
Измеритель силы натяжения арматуры ДИАР-1 предназначен для контроля состояния опор, несущих тросов и кабелей ЛЭП, вантовых мостов, подвесных мачт, растяжек контактной сети и антенн. Кроме того, оперативный контроль натяжения канатной, прядевой, проволочной и стержневой арматуры методом поперечной оттяжки по ГОСТ 22362.
Преимущества
- Расширенные диапазоны контролируемых диаметров арматуры
- Унифицированный измерительный блок с датчиком силы поперечной оттяжки и встроенной электроникой
- Легко изменяемая база измерения: легкая замена съёмных опорных кронштейнов
- Гидроусилитель поперечной оттяжки
- Высокая точность измерений при сниженных величинах усилий поперечной оттяжки
- Эргономичная конструкция
- Повышенная безопасность выполнения измерений
- Малые габариты и вес
Основные функции
- Вычисление механических напряжений арматуры по результатам измерений
- Регистрация процессов изменения величины и силы поперечной оттяжки арматуры
- Винтовая регулировка по высоте (центральной тягой) при установке на объект
- Автоматическое получение результата при оптимальных усилиях оттяжки
- Винтовая регулировка угла наклона правой опоры
- Отображение информации на дисплее и возможностью поворота изображения на 180°
- Возможность ввода индивидуальных градуировочных зависимостей
- Градуировочные зависимости для различных видов и диаметров арматуры
- Меню и текстовые сообщения на русском и английском языке
- Архивация 1000 протоколов измерений с графиками нагружений
- Автоматическое отключение прибора при простоях в работе
- Разъем USB для заряда аккумуляторов и работы с компьютером
Сервисная компьютерная программа
- Документирование и архивация результатов
- Считывание результатов из памяти прибора
- Программа задания имен объектов контроля
- Трансляция данных в текстовый формат и Excel
Технические характеристики ДИАР-1
| Диапазоны измеряемых усилий, кН | 0...1,0 / 0,2...2,5 / 0,5...10 |
| Дискретность, кН | 0,01 / 0,02 / 0,05 |
| Пределы погрешности измерения силы, % | ±1 |
| Пределы погрешности измерения напряжения, % | ±2 |
| Диапазон измеряемых оттяжек, мм | 0...6 |
| Пределы погрешности измерения оттяжки, мм | ±0,05 |
| Габариты центрального блока, мм / масса, кг | 110х127х48 / 1,1 |
| Измерительная база, мм | 300 450 600 900 |
| Диапазон контролируемых диаметров, мм | 5(1...6)* 6...14 10...22 18...36 |
| Масса прибора, кг | 1,7 2,5 3,5 4,5 |
* - по спецзаказу
Состав базового комплекта ДИАР-1
- Опорные плечи для базы 300 мм - 2 шт. (1 комплект)
- Силовое устройство со встроенным электронным блоком
- Аккумулятор, блок питания
- Руководство по эксплуатации
- Кабель USB
- Сервисная программа на диске
- Сертификат о калибровке
Дополнительная комплектация
- Опорные плечи для баз 450 / 600 / 900 мм
| Производитель | Интерприбор |
