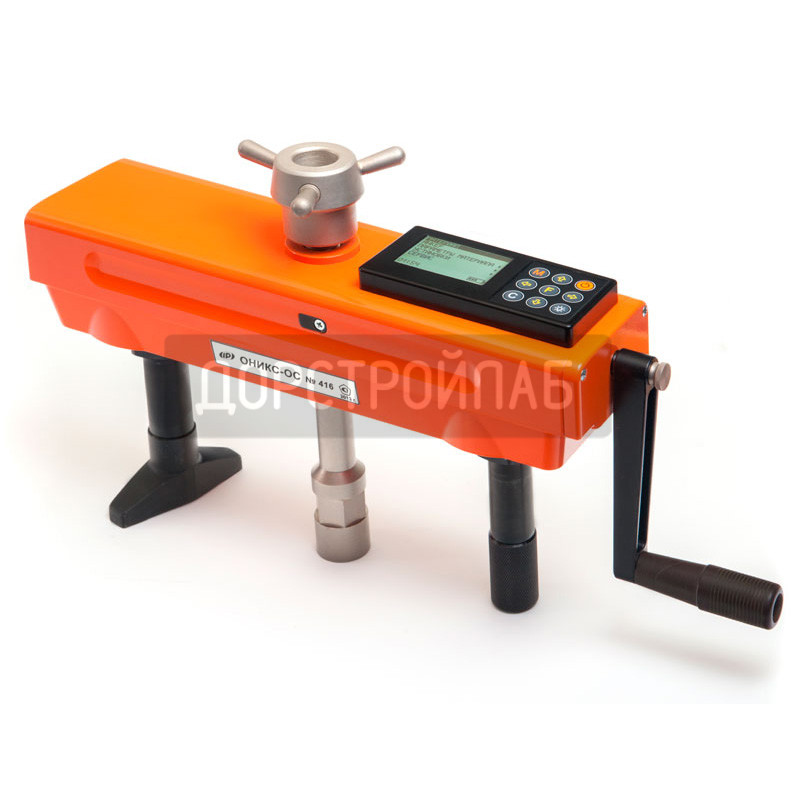

Измеритель прочности бетона (отрыв) ОНИКС-ОС (5 тонн)

Артикул: IN_84/ОНИКС-1.ОС.050 TFT
Номер товара: 150
120 773 руб.
Сделайте заказ сейчас и получите дополнительную персональную скидку! Звоните: +7 (499) 381-46-46, пишите: mail@dorstroylab.ru
Патент РФ №2271528
Прибор внесен в Госреестр СИ РФ под №26356-09.
Прибор внесен в реестры СИ Украины, Белоруссии, Казахстана.
Загрузки:

Прибор предназначен для определения прочности бетона методом отрыва со скалыванием и методом отрыва стальных дисков по ГОСТ 22690 на объектах строительства. Уточнение градуировочных характеристик ультразвуковых и ударно-импульсных приборов в соответствии с Методической инструкцией НИИЖБ МДС 62-2.01 и ГОСТ 22690, Прил. 9. Использование (со специальными приспособлениями) для определения прочности сцепления кирпича и камней в кладке стен, измерение силы вырыва анкерных устройств, болтов и дюбелей, адгезии покрытий, испытания различных образцов.

Преимущества и варианты исполнения

  • Компактная конструкция с двумя силовыми гидроцилиндрами-опорами, с самоустановкой оси вырыва и винтовым соединением анкера с тягой, упрощающая установку на объект без перекосов, регулировок и проскальзываний (патент).
  • Реализованы решения решения, исключающие проскальзывание анкера и стабилизирующие конус вырыва, существенно улучшающие метрологические и эксплуатационные характеристики (патент).
  • Удобная, легкая и безопасная установка прибора на объект контроля, особенно на вертикальных поверхностях, удобное горизонтальное расположение рукояти гидропривода.
  • Удобный штурвал для быстрого создания предварительного натяжения анкера (до 5 кН) при установке на объект контроля.
  • Приборы имеют встроенные аккумулятор и зарядное устройство.
  • Конструктивные элементы выполнены из высокопрочных и легких материалов.
  • Для заказа доступны два варианта исполнения прибора:
    • ОНИКС-ОС "5" - с диапазоном нагрузок до 50 кН, рассчитанный на испытания бетонов прочностью до 70 МПа;
    • ОНИКС-ОС "10" - с диапазоном нагрузок до 100 кН, рассчитанный на испытания бетонов прочностью до 150 МПа.
  • Конструкция прибора существенно переработана для работы с высокопрочными бетонами: диапазон нагрузок 100 кН создают два приводных гидроцилиндра с редуктором и два силовых опорных цилиндра.
  • Возможна комплектация приборов расточными устройствами двух видов для формирования кольцевой проточки в шпуре, обеспечивающей надежную фиксацию анкера:
    • с высокооборотным электроприводом и алмазным режущим элементом
    • механическим с твердосплавным режущим элементом

Основные функции

  • Контроль скорости нагружения и её индикация на дисплее с подсветкой
  • Вычисление прочности бетона с учетом его вида, типоразмера анкера, способа твердения, статистическая обработка результатов испытаний
  • Автоматическая фиксация усилия вырыва
  • Разъем USB для работы с компьютером и заряда аккумуляторов
  • Установка градуировочных характеристик для испытания новых материалов
  • Архивация 10 тыс. протоколов испытаний в реальном времени
  • Меню и текстовых сообщений на русском и английском языке
  • Автоматическое отключение прибора при простоях в работе
  • Специализированная компьютерная программа

Технические характеристики

  ОС "5"
Диапазон измерения прочности, МПа 5...100
Диапазон рабочих нагрузок, кН 5...50
Предельное усилие вырыва анкера, кН 65
Пределы относительной погрешности измерения нагрузки, % ±2
Габаритные размеры, мм 300×90×185
Масса прибора, кг 3,7
Типоразмеры анкеров, мм (ø x h) 16×35/30
  16×48/38
  24×48

Состав базового комплекта ОНИКС-ОС-5

  • Прибор ОС "5" - рабочая нагрузка до 50 кН
  • Комплект анкеров ø16×35/30 и ø16×48/38
  • Кондуктор угла сверления
  • Расточное устройство механическое
  • Аккумуляторы, блок питания USB
  • Рожковый ключ
  • Руководство по эксплуатации
  • Сервисная программа на CD, кабель USB
  • Свидетельство о Госповерке

Дополнительная комплектация

  • Кожаный кофр
  • Расточное устройство с электроприводом (новинка!)
  • Резервные анкера, сегменты, анкера ø24×48
Производитель Интерприбор
