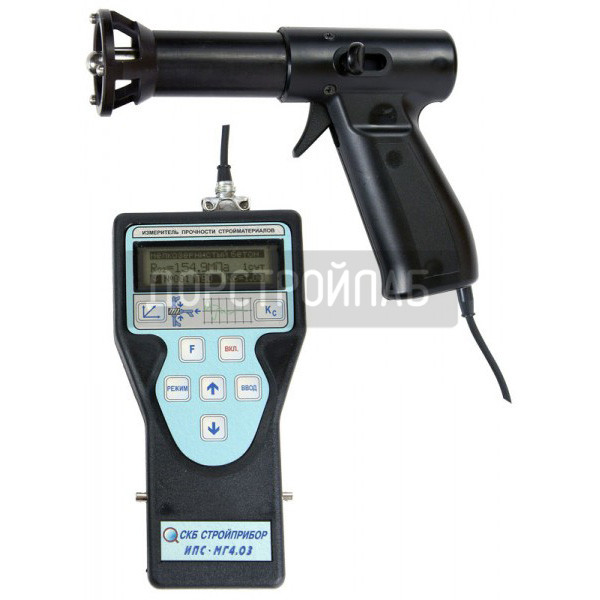

Измеритель прочности бетона ИПС-МГ-4.02
Прибор ИПС-МГ 4.02 предназначен для оперативного неразрушающего контроля прочности и однородности бетона и раствора методом ударного импульса по ГОСТ 22690. Сфера применения - определение прочности раствора, бетона на объектах строительства, а также при обследовании зданий и сооружений. Может использоваться для контроля прочности строительной керамики и кирпича.
В отличие от аналогов, прибор снабжен:
- устройством маркировки измерений типом контролируемого изделия (плита, балка, ферма и т.д.);
- устройством ввода коэффициента совпадения Кс для оперативного уточнения базовых градуировочных характеристик в соответствии с Приложением № 9 ГОСТ 22690;
- функцией исключения ошибочного промежуточного значения;
- функцией вычисления класса бетона В с возможностью выбора коэффициента вариации.
Прибор оснащен энергонезависимой памятью. Передача данных на компьютер осуществляется через USB-порт. Возможна пользовательская установка в программное устройство индивидуальных градуировочных зависимостей.
Измерение прочности бетона заключается в нанесении на заданном участке серии до 15 ударов. Электронный блок оценивает твердость и упругопластические свойства испытываемого материала по параметрам ударного импульса, поступающим от склерометра, преобразует параметр импульса в прочность и вычисляет соответствующий класс бетона.
Алгоритм обработки результатов измерений включает:
- сравнение каждого промежуточного значения со средним, с последующей отбраковкой анормальных значений;
- усреднение промежуточных значений;
- индикацию и запись в память конечного значения прочности и класса бетона;
- усреднение оставшихся после отбраковки промежуточных значений.
В модификации ИПС-МГ-4.02 преобразователь (склерометр) совмещен с электронным блоком и снабжен устройством автоматического взвода бойка.
Технические характеристики измерителя прочности бетона ИПС-МГ 4.02
| Наименование характеристик | ИПС-МГ-4.02 |
| Диапазон измерения прочности, МПа | 10...100 |
| Предел погрешности измерения, % | ± 10 |
| Объем архивируемой информации, значений | 500 |
| Количество индивидуальных градуировочных зависимостей, шт. | 9 |
| Количество базовых градуировочных зависимостей, шт. | 1 |
| Габаритные размеры, мм: | |
| - электронного блока | 175x90x30 |
| - склерометра | Ø52х400 |
| Масса, кг, не более | 2,0 |
Комплект поставки измерителей
Электронный блок, контрольный образец, склерометр ИПС-МГ 4.02, кабель связи с компьютером, кейс, CD с программным обеспечением, ремень, паспорт, руководство по эксплуатации.
Гарантийный срок эксплуатации прибора - 18 месяцев. Сервисное и метрологическое обслуживание осуществляется в течение всего срока эксплуатации.
| Производитель | СКБ Стройприбор |
