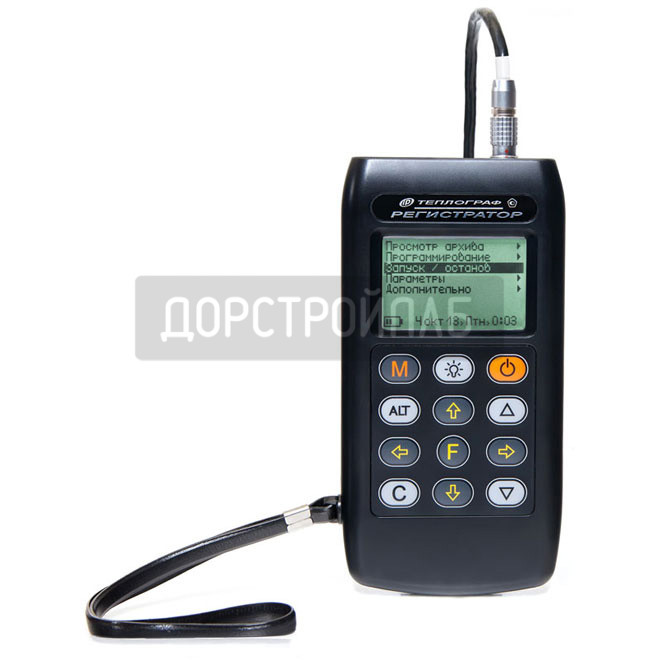

Измеритель плотности тепловых потоков и температуры ТЕПЛОГРАФ

Цена 45 850 Р

Доставим в течение 5-30 дней
Доставка транспортной компанией или курьерской службой
Условия доставки
ID товара #197
Сделайте заказ сейчас и получите дополнительную персональную скидку!
Звоните: +7 (49624) 78750, пишите: mail@dorstroylab.ru
Прибор внесен в Государственный реестр СИ РФ под №51094-12.


Назначение и применение Теплографа Интерприбор

  • Измерение и регистрация плотности тепловых потоков, проходящих через одно- и многослойные ограждающие конструкции (ГОСТ 25380), через теплоизоляцию и облицовку различных объектов
  • Определение сопротивления теплопередаче и термического сопротивления ограждающих конструкций (ГОСТ 26254), блоков оконных и дверных (ГОСТ 26602.1)
  • Непрерывный мониторинг объектов при натурных и лабораторных испытаниях с определением фактического уровня тепловой защиты
  • Измерение температуры поверхностей или воздуха внутри и снаружи помещений
  • Уточнение и дополнение результатов тепловизионных обследований объектов

Преимущества

  • Простота установки на объект контроля обеспечивается гибкой модульной структурой, наращиваемой до 256 каналов, и единой 4-х проводной линией связи регистрирующего блока с модулями
  • Компоновка системы комплектами датчиков по "зонам контроля" позволяет даже начинающему пользователю быстро начать работу с прибором
  • Радиоканальная связь с компьютером позволяет иметь оперативные данные с объекта контроля (опция)
  • Микропотребление гарантирует длительную автономную работы, наличие встроенного зарядного устройства обеспечивает быстрое восстановление работоспособности

Структура комплекса

  • Регистрирующий блок: предназначен для сбора информации с модулей, оснащен USB интерфейсом, графическим дисплеем, клавиатурой
  • Три типа специальных модулей:
    - тип -01 (одна зона контроля): датчик теплового потока + 2 датчика температуры поверхности, дополнительно 1...2 датчика температуры (или температуры и влажности) среды
    - тип -02 (две зоны контроля): состоит из 2 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1...2 датчика температуры (или температуры и влажности) среды
    - тип -07 (семь зон контроля): состоит из 7 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1...4 датчика температуры (или температуры и влажности) среды
  • Сервисная компьютерная программа

Основные функции

  • Регистрация и отображение контролируемых параметров (тепловых потоков, температур и влажности) с привязкой ко времени и дате
  • Задание режимов регистрации через систему меню
  • Вычисление термического теплопроводности и сопротивления, определение сопротивления теплопередаче
  • Регистрация без ограничения времени с автоматическим удалением старых данных

Сервисная компьютерная программа

  • Перенос данных из прибора на компьютер для просмотра, анализа и архивации
  • Задание режимов регистрации: периодов отсчетов, параметров объекта контроля, времени запуска, длительности цикла регистрации
  • Просмотр и анализ основных параметров процессов
  • Экспорт данных в текстовый формат, Excel и другие приложения
  • Вычисление сопротивления теплопередаче, термического сопротивления, теплопроводности

Технические характеристики

Количество точек контроля термического сопротивления 1...80
Диапазон измерения плотности тепловых потоков, Вт/м2 10...500
Диапазон измерения температуры, °С -40...+100
Диапазон измерения влажности воздуха, % 0...100
Погрешность измерения плотности тепловых потоков, % ±6,0
Погрешность измерения температуры поверхности / воздуха, °С ±0,2...0,5 / ±0,2
Период отсчетов 20 с...100 мин
Габаритные размеры, мм
   - центрального блока 150x76x27
   - модулей 55x87x23 / 145х101х25 / 148х136х27
Масса, кг
   - центрального блока 0,15
   - модулей 0,1 / 0,15 / 0,3

Состав базового комплекта ТЕПЛОГРАФ

  • Регистрирующий блок, чехол
  • Сервисная программа на диске
  • USB кабель
  • Аккумуляторы, блок сетевого питания
  • Свидетельство о Госповерке
  • Руководство по эксплуатации, сумка

Измерители "ТЕПЛОГРАФ" относятся к заказным изделиям, в которых базовая часть комплекта (приведена выше) обязательно поставляется к любому заказанному прибору, а состав другой части (которая приведена ниже) покупателю необходимо согласовать с поставщиком. Состав этой части, зависит от специфики объектов, на которых будут проводить измерения. Для оформления заказа покупателю следует определиться с количеством одновременно измеряемых точек теплового сопротивления (или сопротивления теплопередачи) и расстояниями от модулей до точек контроля.

Комплектация, которую согласовывают индивидуально*:

  • Модули: -01, -02, -07 (в заявке указывают количество и тип модулей)
  • Датчики теплового потока (в заявке указывают количество датчиков и длину кабеля; типовые длины 3, 5, 10 м)
  • Датчики температуры или температуры и влажности среды (в заявке указывают количество, тип датчиков и длину кабеля; типовые длины 3, 5, 10 м)
  • Датчики температуры поверхности (в заявке указывают количество датчиков и длину кабеля; типовые длины 3, 5, 10 м)
  • Кабели связи (в заявке указывают длину кабеля регистратор-модуль и, если модулей несколько, длины кабелей модуль-модуль)
Производитель Интерприбор
