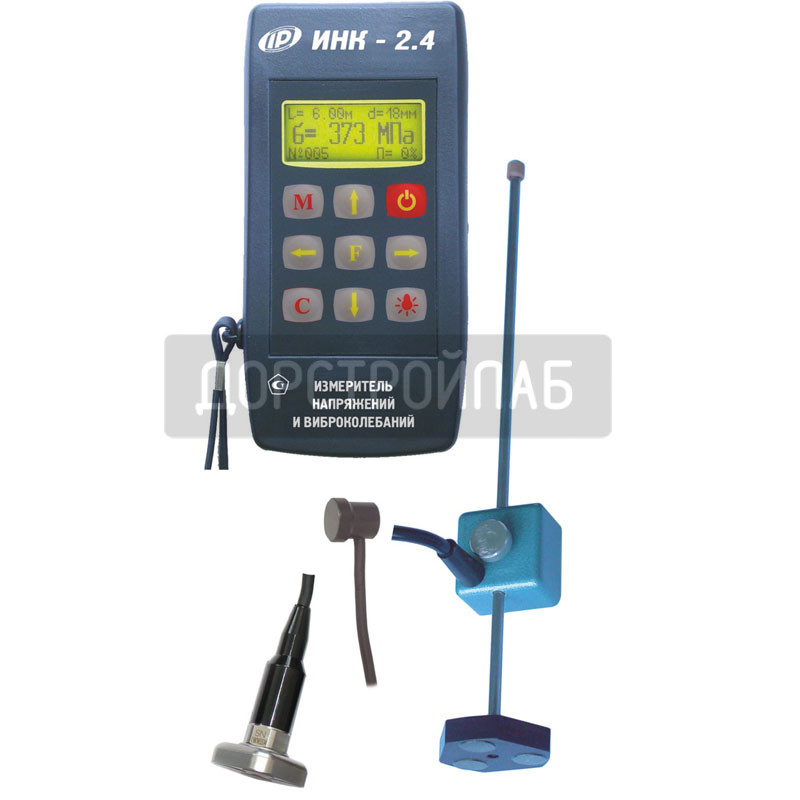

Измеритель напряжений в арматуре ИНК-2.4К
Артикул: IN_104/ИНК-2.4К
Номер товара: 173
Сделайте заказ сейчас и получите дополнительную персональную скидку!
Звоните: +7 (499) 381-46-46, пишите: mail@dorstroylab.ru
Прибор внесен в Госреестр СИ РФ под №47719-11.
Прибор внесен в реестры СИ Украины, Белоруссии, Казахстана.
Прибор внесен в реестры СИ Украины, Белоруссии, Казахстана.
Загрузки:
Назначение и применение
- Измерение параметров вибрации виброустановок (опция, исполнение ИНК-2.4К).
- Оперативный контроль частотным методом по ГОСТ 22362 предварительных напряжений в проволочной, стержневой и канатной арматуре.
- Измерение напряжений в канатах, растяжках и т.п. - при условии жесткой фиксации измерительной базы по ГОСТ 22362 и соответствующей градуировки прибора.
Преимущества и варианты исполнения
- Высокие помехоустойчивость и точность.
- Запатентованные метод обработки сигналов и дифференциальный датчик, позволяющие осуществлять измерения при высоких уровнях вибрационных, ударных и электромагнитных помех.
- Три вида датчиков частоты с надежной фиксацией:
- миниатюрный интегральный датчик (массой 5 г.), с магнитным креплением на арматуре (опция)
- малогабаритный дифференциальный датчик - с магнитным креплением на поддоне форм и с регулировкой положения чувствительного элемента относительно арматуры
- телескопический датчик с регулируемым опиранием на поддоны форм (опция)
- Выпускается 3 варианта исполнения прибора:
- ИНК-2.4Н версия 1 - измеритель напряжений в арматуре, полная версия: в памяти результатов есть фиксация времени и даты, есть связь с ПК
- ИНК-2.4Н версия 2 - измеритель напряжений в арматуре, упрощенная версия: в памяти результатов нет привязки ко времени и дате, без связи с ПК
- ИНК-2.4К - комбинированный измеритель напряжений и виброметр (измерение виброскорости, виброперемещения и частоты), только полная версия: в памяти результатов есть фиксация времени и даты, есть связь с ПК.
- Двойное назначение прибора: контроль натяжения арматуры + диагностика виброплощадок (опция, исполнение ИНК-2.4К).
- Стабильная фиксация датчиков относительно арматурного стержня.
Основные функции
- Установка исходных данных: класса, длины, диаметра арматуры, проектного значения напряжения
- Вычисление фактического напряжения в арматуре, его отклонения от проектного значения, величины поправки на длину стержня и его удлинения (в режиме измерения напряжений)
- Автоматическая выборка сигналов колебаний арматуры с системным подавлением помех, фильтрацией и многофакторной статистической обработкой
- Меню и текстовые сообщения на русском и английском языке
- Архивация 1200 результатов и условий измерений
- Измерение среднеквадратического значения виброскорости, амплитуды и частоты колебаний виброустановок (ИНК-2.4К, режим виброметра)
- Отображение информации (меню, архив, результаты, параметры, объект, дата и время) на графическом дисплее с подсветкой
- USB интерфейс
Технические характеристики
| Диапазоны измерений напряжений, МПа | 50...2000 |
| Диапазон длин / диаметров арматуры | 3...28 м / 3...36 мм |
| Диапазон измерения частот, Гц | 5...100 / 5...500* |
| Диапазон измерения амплитуд, мм | 0,02...5* |
| Диапазон измерения виброскорости, мм/с | 0,1...200* |
| Пределы погрешности измерения, %: | |
| - напряжений | ±4 |
| - амплитуды и виброскорости | ±6* |
| - частоты | ±0,2 |
| Габаритные размеры, мм: | |
| - электронного блока | 147x72x27 |
| - датчика индуктивного для измерения напряжений | 170x40x40 |
| - вибродатчика (для ИНК-2.4К) | Ø30x37* |
| Масса, кг: | |
| - электронного блока | 0,14 |
| - датчика индуктивного для измерения напряжений | 0,16 |
| - вибродатчика (для ИНК-2.4К) | 0,09* |
* - для ИНК-2.4К в режиме виброметра
Состав базовых комплектов ИНК-2.4
- Электронный блок с чехлом
- Датчик-акселерометр ВД-608А11 для виброметра (только для ИНК-2.4К)
- Датчик напряжений на магнитной платформе (ДН-1)
- Сервисная программа на диске
- Аккумуляторы, зарядное устройство
- Кабель USB (кроме ИНК-2.4Н, версия 2)
- Сумка
- Руководство по эксплуатации
- Свидетельство о Госповерке
Дополнительная комплектация
- Миниатюрный контактный датчик для измерения напряжений с магнитным креплением на арматуре (ДН-2)
| Производитель | Интерприбор |
