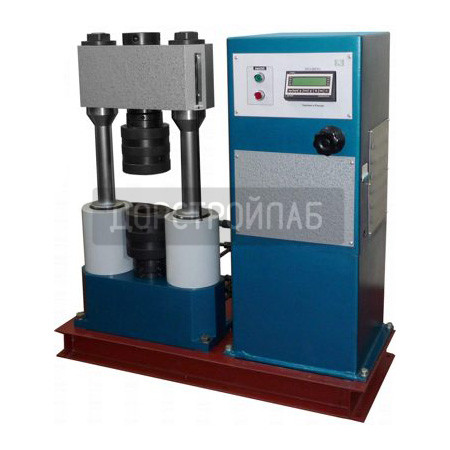

Испытательная разрывная машина РМ-50М
Малогабаритные гидравлические разрывные машины типа РМ-М предназначены для статических испытаний образцов сварных соединений на растяжение и изгиб по ГОСТ 6996. Область применения – полустационарные лаборатории для контроля качества сварных соединений при строительстве магистральных трубопроводов.
Машины представляют собой испытательные установки, состоящие из двухколонного (двухцилиндрового) нагружающего устройства и насосной станции. Оснащены модернизированными захватами с гидравлическим зажимом образцов, что облегчает работу и повышает производительность.
Машины РМ-М оснащены современной цифровой системой измерений ASTM-Digital "Стандартная", обеспечивающей индикацию прилагаемой силы и скорости нагружения образцов, а также фиксацию максимального значения нагрузки. Программное обеспечение позволяет проводить регистрацию диаграммы "Нагрузка-Время", а также сохранение результатов испытаний на компьютере.
Технические характеристики
| Наименование характеристик | РМ-50М |
| Наибольшая номинальная нагрузка при испытании на растяжение, кН | 500 |
| Наибольшая номинальная нагрузка при испытании на изгиб, кН | 300 |
| Цена единицы наименьшего разряда силоизмерителя, кН | 0,01 |
| Пределы допускаемой погрешности измерения нагрузки в диапазоне 0,02...1Fmax, % | ±1 |
| Рабочий ход активного захвата, мм, не менее | 150 |
| Высота рабочего пространства, включая ход активного захвата, мм, не менее | 270 |
| Диапазон скоростей нагружения, кН/с | 0,5...50 |
| Пределы допускаемой погрешности поддержания
скорости нагружения, % от измеряемой величины |
±20 |
| Наибольшее расстояние между опорами при испытании на изгиб, мм, не менее | 160 |
| Длина опорных роликов для испытания на изгиб, мм | 60 |
| Типы испытываемых образцов по ГОСТ 6996 | XII, XIII, XV, XXVI, XXVII, XXVIII |
| Размеры испытываемых образцов (толщина × ширина) | [2...25]×40 |
| Габаритные размеры, не более, мм: | 1035×530×1200 |
| Параметры питания | 380 В, 50 Гц |
| Потребляемая мощность кВт, не более | 1,5 |
| Масса, не более, кг | 800 |
Комплект поставки:
- нагружающее устройство с гидравлическими захватами;
- приспособление для испытания сварных соединений на изгиб;
- пульт управления;
- комплект рукавов высокого давления;
- комплект вкладышей для зажима плоских образцов толщиной 2..25мм;
- диск с программным обеспечением.
По заказу дополнительно могут быть поставлены:
- резиновые уплотнения;
- запасные части и узлы;
- приспособление для испытания труб на сплющивание;
- преобразователь линейных перемещений активного захвата;
- приспособление для испытания на растяжение образцов с головками.
Вкладыши для зажима круглых и плоских образцов к разрывным машинам
| Типоразмер | Кол-во в комплекте |
| для плоских образцов | |
| 2...8 мм | 4 |
| 8...14 мм | 4 |
| 14...20 мм | 4 |
| 20...25 мм | 4 |
| для круглых образцов | |
| Ø8...16 мм | 4 |
| Ø16...20 мм | 4 |
| Ø20...25 мм | 4 |
| Ø25...30 мм | 4 |
| Производитель | ЗИПО |
