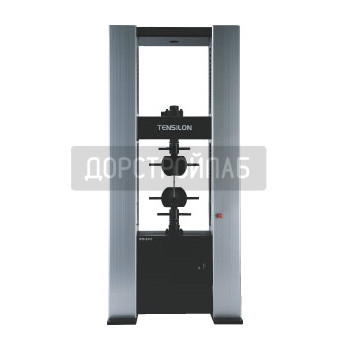

Испытательная машина TENSILON RTF-2425
TENSILON RTF – это новейшая испытательная машина мирового уровня (класс 0.5) с самыми передовыми возможностями в области измерений. Усовершенствованная конструкция и устройство машины, обеспечивает высокий уровня жёсткости силовой рамы, что гарантирует супервысокую точность измерений.
Основные преимущества:
- Испытательная установка мирового уровня, класс 0.5
- Гарантированная номинальная выходная точность до 1/500
- Значительно (на 30%) повышена жёсткость силовой рамы
- Максимальное число каналов входных сигналов - 13
- Высокая скорость выполнения замеров: 1 мсек
- Работа в различных условиях эксплуатации
- Цветная сенсорная панель (опция)
Цветная сенсорная панель
Сенсорная панель имеет превосходную видимость и простоту эксплуатации. Для интерфейса обработки данных можно выбрать либо программу MSAT (на ПК), либо сенсорную панель OP-01.
| RTF с сенсорным экраном | |
| Сенсорная панель | OP-01 |
| MSAT | Опция |
| Дисплей | Опция |
| Устройство для задания команд | Опция |
| Записывающее устройство (регистратор) | Опция |
Тестовый экран |
Выбор режима |
Условия измерений |
Рабочее окно |
Калибровка нагрузки |
MSAT (Multi Signal Analysis Testing – тестирование анализа мульти сигналов)
Серия MSAT оснащена функциями, обеспечивающими анализ, расчёт и хранение данных для каждого режима испытаний. Оператор может выбрать стандартные испытания (эластичность, сжатие и сгибание), режим при циклических нагрузках, режим на ползучесть, отслаивание, релаксацию напряжения и пр.
Системные требования: OS: Windows XP Professional. Свободное место на диске: 80Мб. Память: не менее 512Мб. USB порт. Цветной дисплей 800x600 пикселей или выше.
| RTF с MSAT | |
| Сенсорная панель | Опция |
| MSAT | Стандартно (обязательно) |
| Дисплей | Опция |
| Устройство для задания команд | Опция |
| Записывающее устройство (регистратор) | Опция |
Стандартные установки во время измерений
Окно дисплея состояния (статуса), окно графического дисплея и окно табличного представления данных |
Окно рабочих условий, окно данных об образце, окно подробных условий, окно расчётной таблицы |
Окно условий анализа, окно табличного представления данных, окно произвольной формулы |
Окно повторного анализа |
Дисплей
Съёмный дисплей для индикации нагрузки и смещения можно закрепить к любой части установки с помощью магнитов.
| Метод закрепления на установке | Закрепление с помощью магнита |
| Дисплей данных | Нагрузка/смещение |
| Нагрузка | 6-цифровая индикация |
| Смещение | 6-цифровая индикация |
Нагрузка
6-цифровая индикация. Единица измерения выбирается автоматически из кН, Н, мН или Н.
Смещение
Минимум 1/1000 дисплея. Съёмный дисплей позволяет более эффективно организовать рабочее пространство.
Устройство для задания команд
Применение
Широкий выбор приспособлений для расширения возможностей испытательной машины.
Прикладные испытательные стенды для измерения прочности
| Клиновое зажимное устройство
|
Приспособление для испытаний на сжатие
|
Приспособление для испытаний на изгиб
|
| Винтовое зажимное устройство
|
Воздушное зажимное устройство
|
Компрессионная коробка
|
Специальные испытательные устройства для измерения растяжения
| Тензометрическое устройство серии SG для
измерения расстояния между контрольными рисками
|
Неконтактный экстензометр между контрольными рисками
|
Программные приложения
| Программа LOT SET (Комплектование партии)
|
Excel PU
|
Контроль качества
|
Прикладные испытательные устройства для тестирования температуры / внешней среды
- Устройства для испытаний путём погружения
- Испытательные устройства для контроля высокой температуры
- Испытательные устройства для контроля постоянной температуры / постоянной влажности
- Испытательные устройства для контроля высокой влажности в газообразной среде
- Испытательные устройства для контроля ультранизкой температуры
- Испытательные устройства для контроля высокой влажности в вакууме
Регистратор данных
Аналоговый регистратор (AR-6600-7)
Спецификация
| Наименование характеристик | RTF-2425 |
| Система загрузки | Микрокомпьютер с обратной связью, управляемый цифровым сервомеханизмом |
| Максимальная мощность | 250 кН |
| Ширина тестирования (мм) | 590мм |
| Длина хода ползуна (мм) | 1370 мм |
| Эффективная длина хода (мм) | 625 мм |
| Скорость ползуна (мм/мин) | 0.0005 – 500 мм /мин |
| Точность учёта скорости | ±0.1% |
| Скорость обратного хода ползуна (мм/мин) | 500 мм /мин или 250 мм /мин |
| Точность измерения нагрузки | ±1% от показания прибора |
| Диапазон нагрузки | Полный автоматический диапазон (max. 128 раз) |
| Калибровка нагрузки | Автоматическая калибровка одним касанием |
| Функция безопасности при перегрузке | Предусмотрена |
| Детектирование поломки образца | Предусмотрено |
| Ограничитель хода | 2 точки Верхняя/Нижняя |
| Скорость выполнения замеров | 1 мсек |
| Масса | 1300 кг |
| Производитель | AND |
