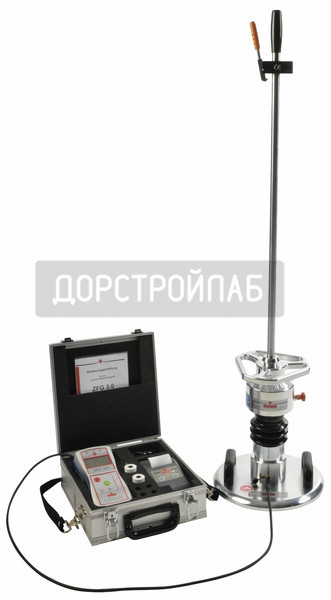

Динамический плотномер грунта ZFG 3.0

Номер товара: 980
цена по запросу
Запрос стоимости
Ваше имя
Название организации
Ваш телефон
Ваш email
Сообщение
Дополнительные файлы (например, реквизиты организации)
Select files..
Допустимые расширения: jpg, jpeg, jpe, png, doc, docx, rtf, pdf, xls, xlsx
Максимальный размер одного файла: 20 MB

Нажимая кнопку "Отправить" Вы соглашаетесь с Условиями использования и Политикой конфиденциальности

Ссылка на товар
Сделайте заказ сейчас и получите дополнительную персональную скидку! Звоните: +7 (499) 381-46-46, пишите: mail@dorstroylab.ru

Электронный динамический плотномер грунта ZORN Instruments ZFG 3.0 - универсальный прибор для определения динамического модуля упругости грунта и оснований дорог.

В работе динамического плотномера грунта ZFG 3.0 реализован метод штампа «метод падающего груза», имитирующий проезд автомобиля по дорожному покрытию. Плотномер ZORN Instruments ZFG 3.0 позволяет произвести быстрое измерение и оперативно вынести решение относительно пригодности грунта.

Плотномер ZFG 3.0 позволяет выполнять:

  • Определение коэффициента уплотнения грунта
  • Определение географических координат точки измерения (модификация ZFG 3.0 GPS)
  • Измерение динамического модуля упругости грунта Еvd
  • Построение графической диаграммы прогиба, отражающей динамику изменения осадки на исследуемом грунте
  • Оценку несущей способности грунтов и оснований дорог по динамическому модулю упругости

Применяется при выполнении следующих видов работ:

  • Строительство авто и ЖД дорог
  • Земляные работы, подземное строительство
  • Взлетно-посадочные полосы
  • Зернистые прослойки
  • Контроль за уплотнением
  • Отвальные группы
  • Стабилизация почвы
  • Засыпка траншей
  • Дамбы и склоны
  • Откаточные пути
  • Засыпка опор

Технические характеристики

Нагрузочное устройство
Вес падающего груза 10 кг 15 кг
Общий вес 15 кг 20 кг
Максимальная ширина 200 мм
Высота 1135 мм 1150 мм
Максимальная сила воздействия 7,07 кН 10,6 кН
Время воздействия 17 мсек ± 1,5 мсек
Максимальное давление на грунт 0,1 МН/м 2 0,15 МН/м 2
Нагрузочная плита
Диаметр 300 мм
Высота 130 мм
Вес 15 кг
Измерительный блок
Габариты 100x210x40 мм
Вес 440 г
Диапазон измерения усадки от 0,3 до 5 мм
Точность измерения усадки ± 0,02 мм
Диапазон измерения Evd 5... 70 МПа/м 2 70... 105 МПа/м 2
Диапазон измерения датчика ± 100 г
Диапазон частот измерения от 0 до 500 Гц
Диапазон температур измерения от 0 до40 °C
Электропитание
Аккумулятор / батарея 4,8... 6 В (4x 1.2... 1.5В типа Миньон (Mignon) / АА)
Автоматическая система отключения
Переход в режим сна через 4 мин.
При пустой батарее U <3,9 В

Комплект поставки:

  • 1 плита 300 мм
  • 1 нагрузочное устройство с грузом 10 кг
  • 1 измерительное устройство с дисплеем и разъемом для карты памяти + чехол
  • карта памяти
  • футляр для измерительного устройства
  • 1 соединительный кабель
  • 1 сертификат производителя
  • 1 сертификат о калибровки от производителя

Плотномер грунта ZFG 3.0 поставляется в с нагрузочной плитой 10 кг - максимальное значение модуля деформации Evd не более 70 МН/м2 (оседание в 0,3 мм). Для расширения диапазона измерения модуля упругости грунта до 105 мН/м2, рекомендуется использовать нагрузочную плиту весом 15 кг.

Прибор внесен в Госреестр СИ РФ и соответствует требованиям СТ СЭВ 5497-86.

Стоимость прибора указана без GPS датчика.

По дополнительному запросу:

  • GPS датчик - 480 Евро
  • Термопринтер с кейсом - 562,50 Евро
  • Поверка - 16800 руб.
Производитель ZORN Instruments
