Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 ДБС

Артикул: IN_110
Номер товара: 179
652 717 руб.
Сделайте заказ сейчас и получите дополнительную персональную скидку! Звоните: +7 (499) 381-46-46, пишите: mail@dorstroylab.ru
Прибор ПУЛЬСАР-2.2 внесен в Госреестр СИ РФ под №52901-13. Прибор внесен в реестры СИ Украины, Белоруссии, Казахстана.
Загрузки:

Ультразвуковой контроль однородности и сплошности бетона в фундаментах глубокого заложения (сваях по технологии непрерывного проходного шнека, буронабивных и бетонных сваях). Применим для фундаментов типа "стена в грунте", барретам, плотинам. Контроль выполняют по времени распространения УЗ-колебаний между преобразователями, помещаемыми в вертикальные трубы, специально заложенные в сваи (фундаменты) при изготовлении. Для создания акустического контакта трубы заполняют водой. Дополнительно прибор позволяет проводить обычные измерения прочности кирпича по ГОСТ 24332 и бетона по ГОСТ 17624, а также оценивать класс бетона по ГОСТ 18105.

Преимущества

  • Водостойкие преобразователи УЗК с разъемами FISCHER с защитой от падения в измерительный канал.
  • Компактность и завершенность системы контроля свай (фундаментов).
  • Кабельные барабаны с вращающимся скользящим контактом (нет необходимости размотки кабеля).
  • Инкрементные датчики положения преобразователей в каналах (энкодеры).
  • Автоматическая стабилизация положения метки первого вступления.
  • Специализированный прибор для контроля свай и фундаментов + все функции прибора ПУЛЬСАР-2.2.
  • Оперативная оценка качества буронабивных свай.
  • Визуализация принимаемых А-сигналов с режимом осциллографа.

Основные функции

  • Измерение скорости и времени распространения ультразвука
  • Автоматический контроль и визуализация положения преобразователей в каналах по глубине сваи
  • Вычисление прочности и класса бетона по универсальным (ГОСТ 17624) и собственным градуировочным зависимостям
  • Формирование результата по автоматически выполняемой серии из 6...10 измерений
  • Возможность ввода до 30 градуировочных характеристик пользователя
  • Большой дисплей с подсветкой
  • До 100 тыс. протоколов контроля с А-сигналами, результатами измерений, всеми параметрами, раздельно по зонам контроля и глубине сваи
  • USB интерфейс
  • Специализированная компьютерная программа
  • Меню и текстовые сообщения на русском и английском языке

Специализированная сервисная компьютерная программа

  • Формирование отсчета об испытании сваи
  • Считывание из памяти прибора результатов измерений (А-сигналов, времени и скорости УЗК, положения преобразователей и др. сведений об объекте)
  • Экспорт данных в текстовый формат, Excel и другие приложения

Технические характеристики

Диапазон измерения высоты контролируемого сечения, м 0...100
Дискретность измерения высоты, мм 1
Длины кабелей в барабанах, м 50 / 75 / 100
Рабочая частоты ультразвука, кГц 35
Диапазон измерения времени, мкс 10...3000
Разрешающая способность, мкс 0,05
Пределы погрешности измерения времени t, мкс ±(0,01t + 0,1)
Диапазон / шаг регулировки усиления, дБ 80 / 6
Количество протоколов измерений до 100 тыс.
Объем памяти, Гб до 8
Дисплей LCD, разрешения 320х240
Габаритные размеры преобразователя П112-0.03-И5, мм Ø31x100
Масса базового комплекта, кг 14

Состав базового комплекта ПУЛЬСАР-2.2 ДБС

  • Прибор ПУЛЬСАР-2.2 версия 3 в составе:
    • Электронный блок, чехол
    • Комплект датчиков сквозного прозвучивания (2 шт.)
    • Датчик поверхностного прозвучивания
    • Контрольный образец-призма
    • Комплект кабелей 1,5м. - 2 шт.
    • USB кабель
    • Сервисная программа на диске
    • Аккумуляторы, зарядное устройство
    • Свидетельство о Госповерке
    • Руководство по эксплуатации
  • Преобразователи для контроля свай П111-0.06-И6 - 2 шт.
  • Барабаны с кабелем по 50м - 2 шт.
  • Контрольный образец радиальный
  • Сервисная программа для свайного применения
  • Датчики положения (энкодеры) - 2 шт.

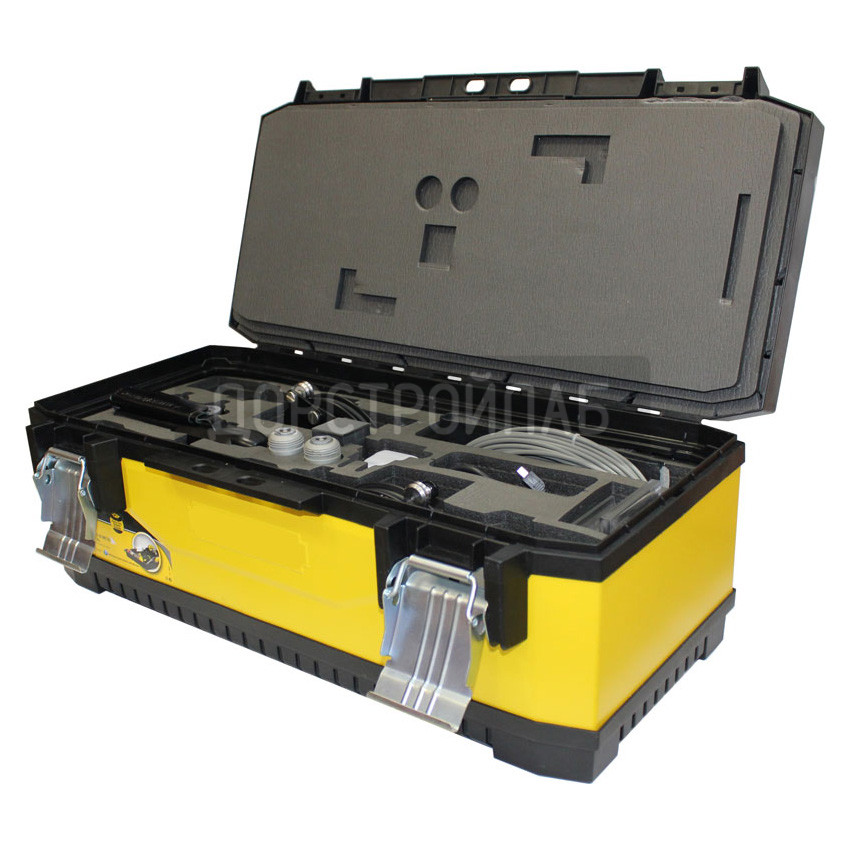

  • Кейс
  • Инструкция по работе с комплектом ДБС

Дополнительная комплектация

  • Кожаный чехол "Свободные руки" для электронного блока ПУЛЬСАР-2.2
  • Барабаны с кабелем длиной в диапазоне от 50 до 100м
  • Резервные аккумуляторы
Производитель Интерприбор
