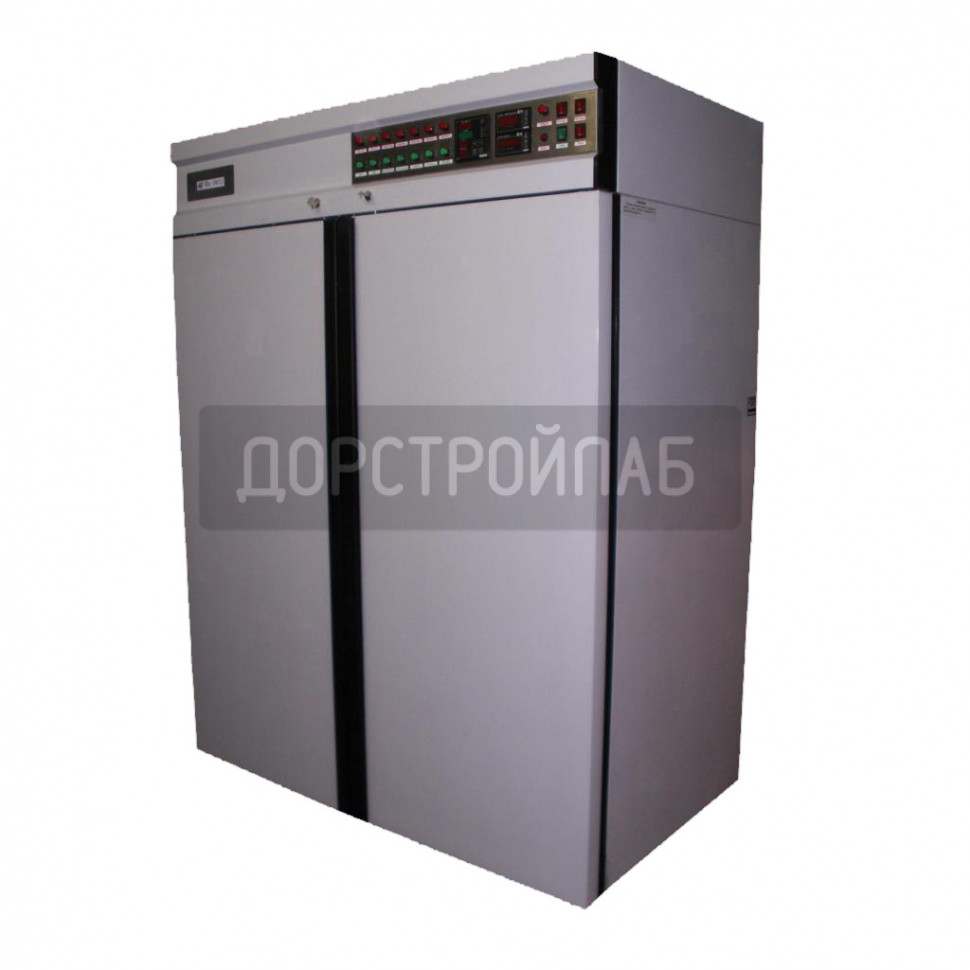

Автомат ускоренного метода АУМ-12-3 (Герон-6)

Подробное описание смотрите ЗДЕСЬ

Автоматическая установка АУМ-12-3 (Герон-6) предназначена для проведения испытаний на морозостойкость бетонных образцов (100×100×100мм) ускоренным третьим методом по ГОСТ 10060-2012 без выгрузки образцов из морозильной камеры для размещения их в ванну для оттайки.

Преимущества АУМ-12-3 перед КМД-0,17:

• сокращается трудоемкость испытаний за счет уменьшения физического труда по выгрузке и разгрузке образцов.
• сокращается общее время испытаний за счет круглосуточной работы установки без участия лаборанта.
• уменьшение количества применяемого оборудования (исключается ванна для оттайки и устройство для поддержания температуры рассола оттаивания).

Установка выполнена единым блоком шкафного типа. В правой половине располагается морозильная камера с контейнером из нержавеющей стали для размещения образцов.  Шкаф условно разделён на три части. В верхней части располагаются компрессорно-конденсаторные агрегаты двухкаскадной холодильной машины, пускорегулирующая, защитная и управляющая аппаратура. В нижней правой части располагаются морозильная камера с контейнером из нержавеющей стали для размещения образцов во время замораживания и налива рассола во время оттаивания. В нижней левой части располагаются межкаскадный теплообменник, насосное отделение и емкость для рассола из нержавеющей стали. Управление работой установки осуществляет микропроцессорный контроллер по заданной программе.

Автоматическая установка работает следующим образом:

1. После завершения цикла заморозки в контейнер с образцами подается предварительно подготовленный по температуре рассол из ёмкости с помощью циркуляционного насоса и начинается цикл оттайки.
2. Для поддержания температуры циркулирующего рассола в заданных пределах в ёмкости с рассолом по необходимости включается ТЭН.
3. После завершения цикла оттайки циркуляционный насос выключается, рассол самотёком сливается в бак, включается холодильная машина и начинается цикл заморозки.
4. И так далее - цикл за циклом - в автоматическом режиме. Количество циклов заморозки и оттайки задается по программе контроллера.

Все наружные и внутренние детали изготавливаются из нержавеющей стали, а для перекачки циркулирующего во время оттайки рассола применяется химический насос на магнитной муфте соответствующей производительности. Технология изготовления рабочего контейнера, емкости для рассола и емкостей для размещения образцов обеспечивают многолетнюю гарантию от сквозной коррозии любых элементов и соединительных швов деталей рабочего контейнера и емкостей, подверженных воздействию агрессивной среды – рассола поваренной соли.

Установка обеспечивает защиту от воздействия на персонал и защиту собственной конструкции при возникновении аварийных ситуаций, а именно:

1. Автоматическое отключение при недопустимых отклонениях питающего напряжения электрической сети.
2. Автоматическое отключение при возникновении опасного для персонала электрического напряжения.
3. Автоматическое отключение при упуске рассола по любой из причин
4. Автоматическое отключение при перегреве рассола во время оттаивания по причине отказа либо микропроцессора измерителя температуры, либо датчика температуры.
5. Автоматическое отключение при возникновении аварийных давлений в холодильных контурах любого из каскадов холодильной машины.

В соответствии с требованиями ГОСТ 10060-2012 средой оттаивания для ёмкостей (с размещёнными в них образцами) является 5% водный раствор хлористого натрия с температурой +20±2°С. Некоторые производители заменяют среду оттаивания для ёмкостей с образцами на воздушную с температурой +20±2°С, что не позволяет признавать результаты испытаний достоверными. Соответственно оборудование для проведения испытания морозостойкости бетонов по такой методике, не может быть аттестовано в качестве такового.

Работой установки управляет микропроцессорный контроллер, который может быть подключен к компьютеру для регистрации следующих данных:

• отображение текущих показаний прибора в графическом и цифровом виде;
• архивирование параметров через определенные промежутки времени;
• реагирование на выход измеряемых значений за установленные границы;
• просмотр архива за любой промежуток времени в графическом и табличном виде.

Для подключения контроллера к компьютеру используется адаптер сети (в комплект не входит, поставляется по заказу с кабелем подключения к компьютеру).

Технические характеристики
