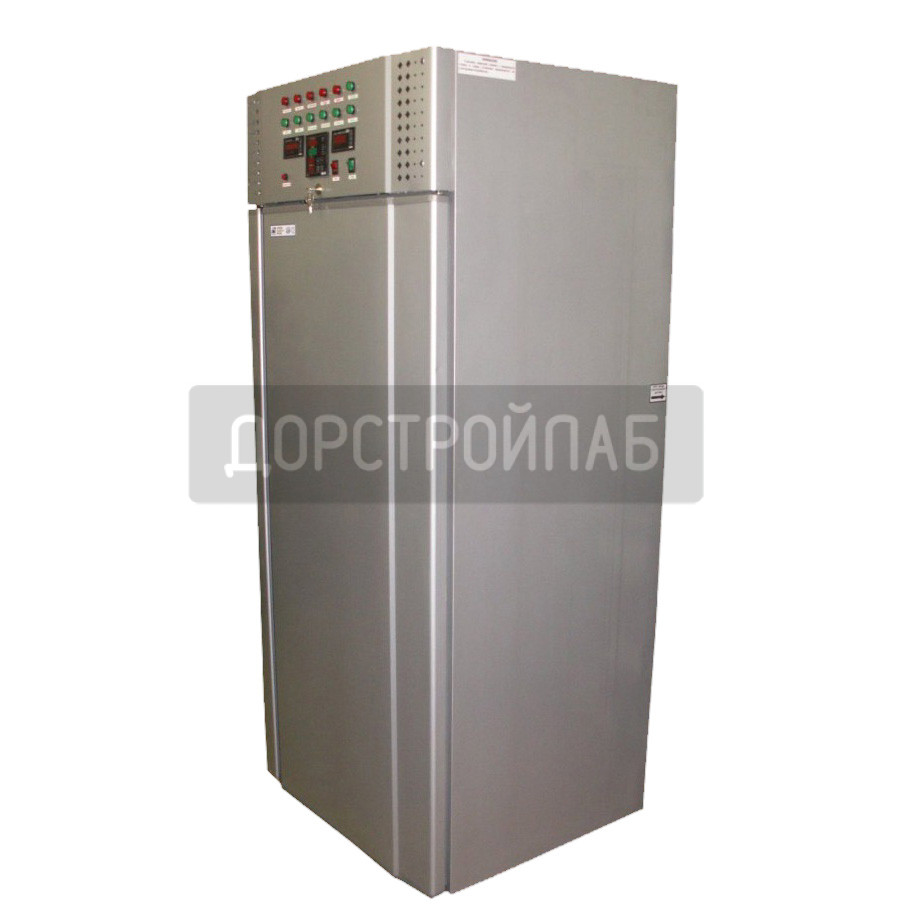

Автомат базового метода АБМ-12 (Герон-1)
Подробное описание смотрите ЗДЕСЬ
Автоматическая установка АБМ-12 (Герон-1) предназначена для проведения испытаний на морозостойкость бетонных образцов (100×100×100мм) первым базовым методом по ГОСТ 10060-2012 (для всех видов бетона, кроме ячеистых) и контроля морозостойкости ячеистого бетона (плотностью менее 1500 кг/м3) по ГОСТ 25485-89 без выгрузки образцов из морозильной камеры для перемещения их на оттаивание либо в термостатированную ванну для оттаивания в воде (для всех видов бетона, кроме ячеистых), либо в камеру для оттаивания образцов на воздухе над водой (для ячеистых бетонов). Это значительно снижает трудоемкость проведения полного цикла испытаний и полное время проведения испытаний (работает круглосуточно без остановки).
Также автоматическая установка АБМ-12 предназначена для проведения испытаний на морозостойкость кирпича по ГОСТ 7025-91 методом объёмного замораживания без выгрузки образцов из морозильной камеры для перемещения их на оттаивание либо в термостатированную ванну.
Установка выполнена единым блоком шкафного типа. В верхней половине располагается морозильная камера с контейнером из нержавеющей стали для размещения образцов. В нижней половине располагается насосное отделение и емкость для воды из нержавеющей стали. Навешивания дверей возможно в левом и правом исполнении для удобства пользования. Технология изготовления ёмкости для воды и рабочего контейнера обеспечивает 15 летнюю гарантию от сквозной коррозии сварных швов.
Автоматическая установка работает следующим образом:
- После завершения цикла заморозки в контейнер с образцами подается предварительно подготовленная по температуре вода из ёмкости с помощью циркуляционного насоса и начинается цикл оттайки.
- Для поддержания температуры циркулирующей воды в заданных пределах в ёмкости с водой по необходимости включается ТЭН.
- После завершения цикла оттайки циркуляционный насос выключается, вода самотёком сливается в бак, включается холодильная машина и начинается цикл заморозки.
- И так далее цикл за циклом в автоматическом режиме. Количество циклов заморозки и оттайки задается по прибору.
Если количество циклов превышает 100 единиц, процесс приостанавливается для замены воды в соответствии с п. 6.7 ГОСТ 10060-2012. Процесс запускается вновь после смены воды.
Работой установки управляет микропроцессорный контроллер, который может быть подключен к компьютеру для регистрации следующих данных:
- отображение текущих показаний прибора в графическом и цифровом виде;
- архивирование параметров через определенные промежутки времени;
- реагирование на выход измеряемых значений за установленные границы;
- просмотр архива за любой промежуток времени в графическом и табличном виде.
Для подключения контроллера к компьютеру используется адаптер сети (в комплект не входит, поставляется по заказу с кабелем подключения к компьютеру).
Технические характеристики
| Охлаждаемый объём, м3 | 0,27 |
| Температура охлаждаемого объема, °С | –20 ± 2 |
| Температура циркулирующей воды, °С | +20 ± 2 |
| Количество бетонных образцов (100×100×00), не более | 12 |
| Вес одновременно загружаемых образцов (для ячеистого бетона и кирпича показатель может отличаться в зависимости от водопоглощения), не более, кг | |
| - Бетона тяжелого, гравия, щебня, раствора строительного или керамической плитки | 30 |
| - Бетона ячеистого | 7 |
| Количество кирпичей полнотелых модульного размера/стандартного размера, шт. | 10/15 |
| Количество кирпичей пустотных (щелевых) модульного размера/стандартного размера, шт. | 5/10 |
| Емкость бака для воды, л | 75 |
| Масса установки (сухая), кг | 195 |
| Потребление электроэнергии за сутки, кВт, ч | 7,4 |
| Габаритные размеры (Д×Ш×В), мм | 755×825×2050 |
| Внутренние полезные размеры (Д×Ш×В), мм | 560×720×545 |
| Разрешающая способность измерителя температуры, °С | 0,1 |
| Допустимая погрешность измерения температуры, % | 0,5 |
| Производитель | Маяк |
