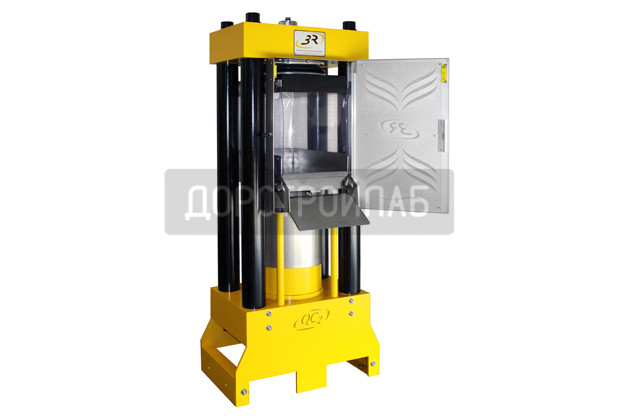

Автоматический пресс для испытаний RP 3000 QC/LC

Установка позволяет проводить испытания цилиндрических и кубических образцов различных размеров. Максимальная нагрузка проводимых испытаний составляет до 3000 кН.

Выравнивание оси плиты вдоль оси поршня в процессе испытания реализуется при помощи шарнирного соединения. Монтаж образца производится при помощи съемного устройства с быстрой центровкой.

Четырехколонная силовая рама для лучшего выравнивания оси плиты вдоль оси поршня в соответствие со стандартом NFP 18-412. Рабочий пространство оснащено специальной емкостью для сбора жидкости (если происходит утечка масла).

Верхняя плита крепится на шарнирном соединении (ход до 3°), снабженном запатентованным устройством погашения удара при разрушении образца.

После испытаний поршень автоматически возвращается в исходное положение для подготовки рабочего объема к следующему испытанию.

Автоматический возврат рабочего поршня после каждого испытания для подготовки рабочего пространства к следующему испытанию.

Длинный ход поршня позволяет проводить испытания образцов на высоких амплитудах без установки промежуточной вставки.

Защитные дверцы из нержавеющей стали (толщина 2,5 мм) с устройством контроля, подключенным к устройству управления испытаниями, обеспечивают безопасность работы.

Испытания проводятся согласно европейским нормам DIN EN 12390-4

Технические характеристики силовой рамы:

• одностороннее воздействие поршня (нагрузка 3000 кН при 400 бар);
• ход поршня — 200 мм;
• стальные опорные плиты твердостью (HV) 600 и размером 510 × 310 мм;
• максимальное расстояние между плитами (высота рабочего объема) 340 мм;
• высота загрузки образцов 1080 мм;
• габаритные размеры Ш × Г × В: 800 × 630 × 1840 мм;
• масса приблизительно 2315 кг.
