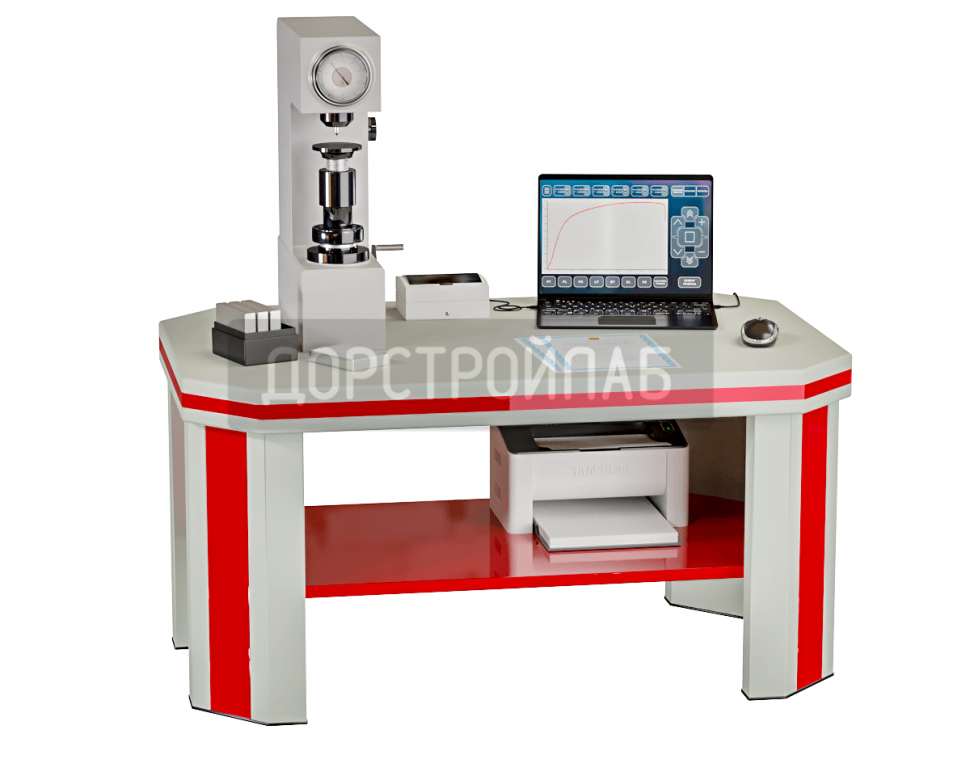

Твердомеры ГОСТ серии МИТ предназначены для измерений твердости металлов, сплавов, твердых пластиков, твердых смол, минералов, защитных покрытий и конструкционных материалов по шкалам Бринелля, Роквелла, Супер-Роквелла, Виккерса и Микро-Виккерса в соответствии с ГОСТ 9012-59, ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9450-76 (стандартные наконечники) и, дополнительно, по шкалам Кнупа, Берковича в соответствии с ГОСТ 9450-76, ГОСТ Р ИСО 4545-1-2015, ГОСТ Р 8.748-2011 (нестандартные наконечники).
Твердомеры серии МИТ соответствуют требованиям ГОСТ 23677-79, ГОСТ 9030-75, ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81), ГОСТ 9013-59 (ИСО 6508-86), ГОСТ 22975-78, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9450-76 (СТ СЭВ 1195-78), ГОСТ Р ИСО 4545-1-2015, ГОСТ 8.062-85, ГОСТ 8.064-94, ГОСТ 8.063-2012, техническим условиям ТУ4271-004-0264073386-2018.
Устройство приложения нагрузки может быть выполнено в нескольких исполнениях и может быть заключено в цельно литой корпус, смонтировано на специальном устройстве крепления к испытываемой поверхности, прикреплено к консольному устройству перемещения параллельно и перпендикулярно к поверхности детали, к специальному устройству подачи (удержания) крупногабаритных деталей, к конвейерной линии перемещения деталей, к электромеханическому нагружающему модулю или установлено на станок с автоматической подачей деталей и подготовкой поверхности испытания.
Измерительный блок может быть выполнен в различных исполнениях и включать в себя различные устройства индикации (стрелочный индикатор, микрометр, оптическое устройство, электронный блок управления и обработки данных).
МИТ-Б (Бринелль) | МИТ-Р (Роквелл и Супер-Роквелл) | МИТ-В (Виккерс) | МИТ-мВ (Микро-Виккерс) | МИТ-БРВ (Универсальные) | |
Испытательная нагрузка, Н (кгс) | 9,807 (1); 12,26 (1,25); 24,52 (2,5); 39,23 (4); 49,03 (5); 61,29 (6,25); 76,61 (7,8); 98,07 (10); 153,2 (15,6); 196,1 (20); 245,2 (25); 294,2 (30); 306,5 (31,25); 392,3 (40); 612,5 (62,5); 980,7 (100); 1177 (120); 1226 (125); 1838,81 (187,5); 2451,75 (250); 4903 (500); 7355,25 (750); 9807 (1000); 14710 (1500); 29421 (3000) | Предварительная Супер-Роквелл: 29,42 (3) Роквелл: 98,07 (10) | 1,961 (0,2); 2,942 (0,3); 4,903 (0,5); 9,807 (1); 19,61 (2); 24,52 (2,5); 29,42 (3); 49,03 (5); 98,07 (10); 196,1 (20); 294,2 (30); 392,3 (40); 490,3 (50); 980,7 (100) | 0,00981 (0,001); 0,0196 (0,002); 0,049 (0,005); 0,098 (0,01); 0,245 (0,025); 0,49 (0,05); 0,981 (0,1); 1,961 (0,2); 2,942 (0,3); 4,903 (0,5); 9,807 (1) | Предварительная 98,07 (10) |
Высота | до 1300 мм * | до 1200 мм * | до 1200 мм * | до 750 мм * | до 1000 мм * |
Ширина | до 350 мм * | до 350 мм * | до 400 мм * | до 400 мм* | до 350 мм * |
Глубина | до 800 мм * | до 500 мм * | до 600 мм * | до 600 мм * | до 700 мм* |
Масса | до 350 кг * | до 150 кг * | до 150 кг * | до 75 кг * | до 250 кг * |
Условия эксплуатации: | |||||
Напряжение | от 187 В до 242 В | ||||
Ток | не более 5 А | ||||
Частота | от 49 Гц до 51 Гц | ||||
Мощность | не более 500 Вт | ||||
Температура окружающего воздуха | от +1 °С до +45 °С | ||||
Относительная влажность окружающего воздуха | не более 80 % | ||||
Атмосферное давление, (мм рт. ст.) | от 84 кПа до 106 кПа (от 630 до 795) |
Примечание: * - в зависимости от технического задания Заказчика.
F/D2 | Интервалы измерения твердости, HB (HBW) | |||||||
11±9 | 30±20 | 75±25 | 125±25 | 200±50 | 300±50 | 400±50 | 550±100 | |
Пределы допускаемой абсолютной погрешности твердомеров, HB (HBW) | ||||||||
1 | ±1,0 | ±1,5 | ±3,0 | - | - | - | - | - |
1,25 | - | ±1,5 | ±3,0 | ±4,5 | ±7,5 | - | - | - |
2,5 | - | ±1,5 | ±3,0 | ±4,5 | ±7,5 | - | - | - |
5 | - | ±1,5 | ±3,0 | - | - | - | - | - |
10 | - | ±1,5 | ±3,0 | ±4,5 | ±7,5 | - | - | - |
15 | - | ±1,5 | ±3,0 | ±4,5 | ±7,5 | - | - | - |
30 | - | - | ±3,0 | ±4,5 | ±7,5 | ±10,5 | ±13,5 | ±18 |
Шкалы твердости | Диапазон измерений твердости | Пределы допускаемой абсолютной погрешности твердомеров |
HRA | от 50HRA до 93HRA | ±1,2 HRA |
HRB | от 25HRB до 50HRB от 50HRB до 100HRB | ±3,0 HRB ±2,0 HRB |
HRC | от 20HRC до 35HRC от 35HRC до 55HRC от 55HRC до 70HRC | ±2,0 HRC ±1,5 HRC ±1,0 HRC |
HR15N | от 70HR15N до 94HR15N | ±1,0HR15N |
HR30N | от 40HR30N до 76HR30N от 76HR30N до 86HR30N | ±2,0HR30N ±1,0HR30N |
HR45N | от 40HR45N до 78HR45N | ±2,0HR45N |
HR15T | от 62HR15T до 93HR15T | ±3,0HR15T |
HR30T | от 40HR30T до 70HR30T от 70HR30T до 82HR30T | ±3,0HR30T ±2,0HR30T |
HR45T | от 10HR45T до 72HR45T | ±3,0HR45T |
Обозначение шкалы твердости | Интервалы измерений твердости HV | |||||||||||||||||||
от 30 до 75 | от 75 до 125 | от 125 до 175 | от 175 до 225 | от 225 до 275 | от 275 до 325 | от 325 до 375 | от 375 до 425 | от 425 до 475 | от 475 до 525 | от 525 до 575 | от 575 до 625 | от 625 до 675 | от 675 до 725 | от 725 до 775 | от 775 до 825 | от 825 до 875 | от 875 до 925 | от 925 до 1075 | от 1075 до 1500 | |
Пределы допускаемой абсолютной погрешности твердомера, HV | ||||||||||||||||||||
HV0,001 | ±9 | ±12 | ±16 | ±20 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
HV0,002 | ±9 | ±12 | ±16 | ±20 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
HV0,005 | ±9 | ±12 | ±16 | ±20 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
HV0,01 | ±5 | ±10 | ±15 | ±20 | ±20 | ±27 | ±35 | - | - | - | - | - | - | - | - | - | - | - | - | - |
HV0,025 | ±4 | ±10 | ±15 | ±20 | ±20 | ±27 | ±35 | - | - | - | - | - | - | - | - | - | - | - | - | - |
HV0,05 | - | ±8 | ±14 | ±20 | ±20 | ±27 | ±35 | ±40 | ±50 | - | - | - | - | - | - | - | - | - | - | - |
HV0,1 | - | ±6 | ±11 | ±16 | ±20 | ±27 | ±35 | ±40 | ±50 | ±50 | ±58 | ±66 | ±72 | ±77 | ±86 | ±96 | ±102 | - | - | - |
HV0,2 | - | ±4 | ±8 | ±12 | ±18 | ±24 | ±30 | ±36 | ±43 | ±50 | ±58 | ±66 | ±72 | ±77 | ±86 | ±96 | ±102 | ±108 | ±110 | - |
HV0,3 | - | ±4 | ±7 | ±10 | ±14 | ±18 | ±23 | ±28 | ±34 | ±40 | ±47 | ±54 | ±62 | ±70 | ±75 | ±80 | ±89 | ±99 | ±110 | - |
HV0,5 | - | ±3 | ±7 | ±10 | ±13 | ±15 | ±19 | ±24 | ±27 | ±30 | ±36 | ±42 | ±46 | ±49 | ±56 | ±64 | ±68 | ±72 | ±90 | ±142 |
HV1 | - | ±3 | ±6 | ±8 | ±10 | ±12 | ±14 | ±16 | ±20 | ±25 | ±28 | ±30 | ±32 | ±35 | ±37,5 | ±48 | ±51 | ±54 | ±60 | ±77 |
HV2 | - | ±3 | ±5 | ±6 | ±8 | ±9 | ±12 | ±16 | ±18 | ±20 | ±22 | ±24 | ±26 | ±28 | ±30 | ±32 | ±38 | ±45 | ±50 | ±77 |
HV5 | - | ±3 | ±5 | ±6 | ±8 | ±9 | ±11 | ±12 | ±14 | ±15 | ±17 | ±18 | ±20 | ±21 | ±23 | ±24 | ±26 | ±27 | ±40 | ±52 |
HV10, HV20 | - | ±3 | ±5 | ±6 | ±8 | ±9 | ±11 | ±12 | ±14 | ±15 | ±17 | ±18 | ±20 | ±21 | ±23 | ±24 | ±26 | ±27 | ±30 | ±39 |
HV30,HV50 | - | ±3 | ±5 | ±6 | ±6 | ±6 | ±7 | ±8 | ±9 | ±10 | ±11 | ±12 | ±13 | ±14 | ±15 | ±16 | ±18 | ±19 | ±20 | ±26 |
HV100 | - | ±3 | ±5 | ±6 | ±6 | ±6 | ±7 | ±8 | ±9 | ±10 | ±11 | ±12 | ±13 | ±14 | ±15 | ±16 | ±18 | ±19 | ±20 | ±26 |
