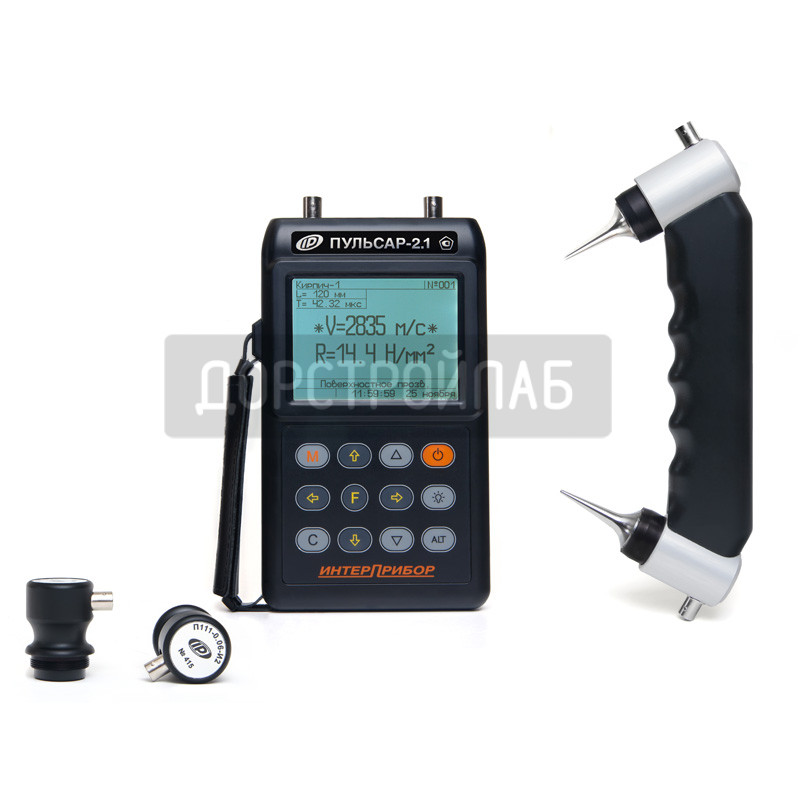

Ультразвуковой прибор для контроля прочности ПУЛЬСАР-2.1 Версия 2

Артикул: IN_75/ПУЛЬСАР-2.1 версия 2
Номер товара: 3059
115 345 руб.
Сделайте заказ сейчас и получите дополнительную персональную скидку! Звоните: +7 (499) 381-46-46, пишите: mail@dorstroylab.ru
Патент РФ №64377
Прибор внесен в Госреестр СИ РФ под №52901-13.
Прибор внесен в реестры СИ Украины, Белоруссии, Казахстана.
Загрузки:

Назначение и применение

  • Контроль прочности, однородности и класса бетона (ГОСТ 17624, Методические рекомендации МДС 62-2.01), кирпича (ГОСТ 24332) и других материалов на основании измерения в них времени и скорости распространения ультразвука.
  • Измерение времени и скорости распространения ультразвука при сквозном и поверхностном прозвучивании.
  • Обнаружение пустот, трещин и других дефектов, при технологическом контроле и обследовании объектов.
  • Определение плотности и модуля упругости материалов, звукового индекса абразивов.
  • Оценка степени зрелости бетона при монолитном бетонировании.
  • Оценка пористости, трещиноватости и анизотропии материалов.

Преимущества и варианты исполнения

  • Ультразвуковой прибор Пульсар 2.1 работоспособен на больших базах прозвучивания благодаря повышенному напряжению возбуждения УЗ-колебаний
  • Некритичность результатов к силе прижатия преобразователей (патент)
  • Универсальные преобразователи на излучение и прием с повышенной отдачей
  • Датчик поверхностного прозвучивания с фиксированной базой:
    • ручка из сверхлегкого материала позволяет контролировать объекты с низкой прочностью при минимальных скоростях УЗК от 1200 м/с
    • база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам
    • эллиптические износостойкие протекторы для сухого точечного контакта
  • Комплектация датчиками зависит от версии приборов:
    • Версия 1 - датчик поверхностного прозвучивания
    • Версия 2 - датчики сквозного прозвучивания (2 шт.)
    • Версия 3 - датчики поверхностного и сквозного прозвучивания.
  • Графический дисплей с подсветкой
  • Герметичные преобразователи сквозного и поверхностного прозвучивания с разъемами фирмы FISHER (опция) для обследования гидротехнических объектов под водой
  • Зарядное устройство и аккумулятор в комплекте

Основные функции

  • Измерение времени и скорости УЗК при поверхностном и сквозном прозвучивании
  • Формирование результата по автоматически выполняемой серии 2…10 измерений
  • Вычисление прочности, модуля упругости, плотности и звукового индекса материалов
  • Определение глубины трещины по "Английскому" и "Российскому" методам
  • Автоматическая стабилизация положения метки первого вступления
  • USB интерфейс и специализированная компьютерная программа
  • Универсальные (по ГОСТ 17624) и индивидуальные градуировочные характеристики для бетона, возможность указания названий материалов
  • До 10 тыс. протоколов контроля с результатами измерений и всеми параметрами
  • Градуировочные характеристики ЦНИИОМТП для бетонов неизвестного состава
  • Язык меню и текстовых сообщений на русском и английском языке

Технические характеристики прибора Пульсар 2.1

Диапазон показаний времени, мкс 10...20000
Диапазон измерения времени, мкс 10...1000
Разрешающая способность, мкс 0,05
Пределы допускаемой основной абсолютной погрешности измерения времени, мкс ±(0,01t + 0,1)
Диапазон измерения скорости, м/с 1000....10000
Пределы допускаемой основной абсолютной погрешности измерения скорости, м/с: ±(0,01v + 10)
Пределы допускаемой дополнительной абсолютной погрешности измерения скорости и времени
при отклонении температуры окружающей среды на каждые 10С в пределах рабочего диапазона,
в долях от основной погрешности, не более
0,5
Напряжение возбуждения, В 450 / 600*
Рабочие частоты УЗК, кГц 60±10 / 20...200*
Объем памяти, Гбайт до 4
Разрешение экрана 320х240
Габаритные размеры электронного блока, мм, не более 205х115х35
Масса электронного блока / датчика поверхностного прозвучивания, кг 0,375 / 0,54

* - по заказу

Состав базового комплекта ПУЛЬСАР-2.1

  • Электронный блок, чехол
  • Датчики (поставляются в зависимости от версии прибора)
    • Версия 1 - с датчиком поверхностного прозвучивания
    • Версия 2 - с датчиками сквозного прозвучивания
    • Версия 3 - с датчиками сквозного и поверхностного прозвучивания
  • Комплект кабелей 1,5м. - 2 шт.
  • Контрольный образец-призма
  • Сервисная программа на CD, кабель USB
  • Аккумуляторы, зарядное устройство
  • Свидетельство о Госповерке
  • Руководство по эксплуатации, сумка

Дополнительная комплектация

  • Преобразователи П111-0.06-И2 (60 кГц) для сквозного прозвучивания - 2 шт.
  • Преобразователи 20...500 кГц (заказная комплектация)
  • Датчик для поверхностного прозвучивания с выходом кабелей на одну сторону
  • Датчик для поверхностного прозвучивания в водонепроницаемом исполнении (IP68)
  • Преобразователи для сквозного прозвучивания в водонепроницаемом исполнении (IP68)
  • Кожаный чехол "Свободные руки"
  • Кабели, удлинители
Комплектация Версия 2
Производитель Интерприбор
