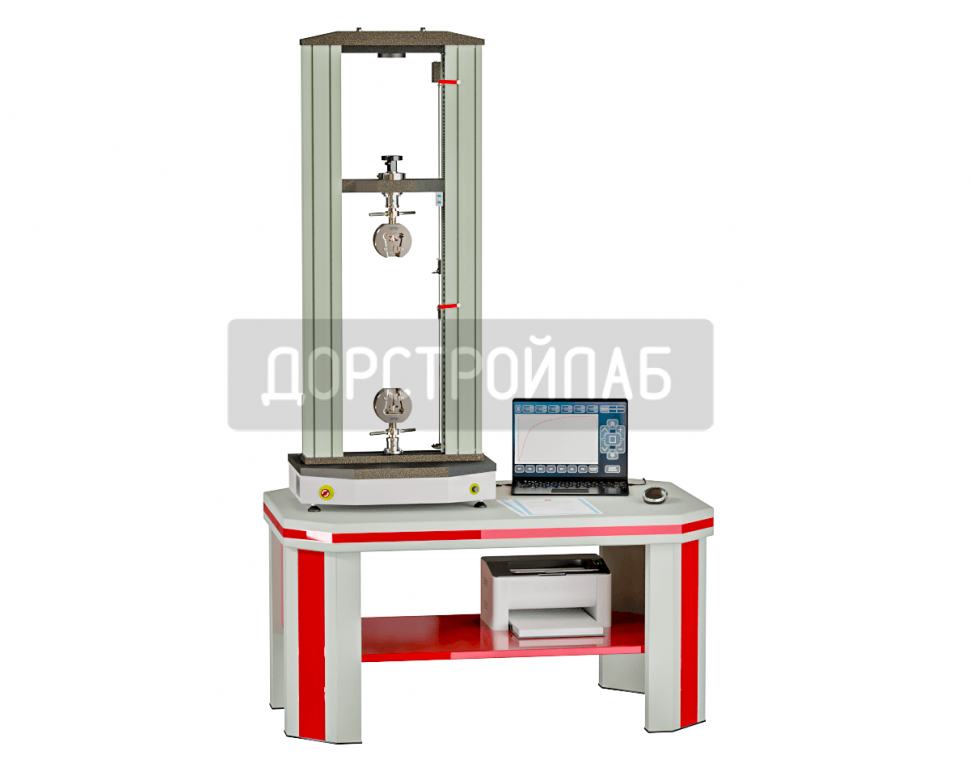

Универсальные разрывные машины ГОСТ-ТЕСТ серии МИМ до 10 кН
Машины испытательные ГОСТ серии МИМ с предельной развиваемой нагрузкой до 10 кН (1000 кгс/мм2) и с одно или двухколонным исполнением силовой рамы предназначены для различных типов испытаний широкого спектра образцов материалов и готовой продукции.
Испытательные системы данного типа отличаются универсальностью, долговечностью, скоростью перемещения активной части, точностью и эргономичностью, снабжены высокопрецизионными сменными датчиками силы, линейного перемещения и деформации.
Доступен широкий спектр быстро заменяемых силоизмерительных датчиков следующих номиналов: 50 Н, 100 Н, 250 Н, 500 Н, 1 кН, 2 кН, 3 кН, 5 кН, 10 кН.
Диапазон нагрузок от 0,2% до 100% от номинального значения силоизмерительного датчика. Например, датчик силы с номинальной нагрузкой 5 кН будет работать от 10 Н (1 кгс/мм2).
Диапазон поддерживаемых рабочих скоростей от 0,001 мм/мин до 2500 мм/мин в зависимости от модификации испытательной машины и упругости испытываемого материала.
Машины испытательные МИМ имеют уникальную конструкцию силовой рамы, винта перемещения и высокоэнергоэффективного механизма привода.
Для определения модуля упругости, предела текучести, относительного удлинения, сужения и других характеристик доступны контактные и бесконтактные экстензометры, LVDT датчики (линейный дифференциальный трансформатор с переменным коэффициентом передачи), датчики перемещения, дефлектометры (прогибомеры).
В дополнительной комплектации доступны как стандартные термокриокамеры, высокотемпературные камеры, муфельные печи и специальные в соответствии с техническими требованиями Заказчика.
Машины испытательные МИМ настольного типа силовой рамы изготовляются как со стандартной высотой рабочей зоны, так и удлиненной.
| МИМ-0,05 | МИМ-0,1 | МИМ-0,25 | МИМ-0,5 | МИМ-1 | МИМ-2 | МИМ-3 | МИМ-5 | МИМ-10 | |
| Максимальная нагрузка | 0,05 кН | 0,1 кН | 0,25 кН | 0,5 кН | 1 кН | 2 кН | 3 кН | 5 кН | 10 кН |
| Возможные номиналы дополнительных датчиков силы | 50 Н | 50Н, 100 Н | 50Н, 100 Н, 250 Н | 50Н, 100 Н, 250 Н, 500 Н | 50Н, 100 Н, 250 Н, 500 Н, 1 кН | 50Н, 100 Н, 250 Н, 500 Н, 1 кН, 2 кН | 50Н, 100 Н, 250 Н, 500 Н, 1 кН, 2 кН, 3 кН | 50Н, 100 Н, 250 Н, 500 Н, 1 кН, 2 кН, 3 кН, 5 кН | 50Н, 100 Н, 250 Н, 500 Н, 1 кН, 2 кН, 3 кН, 5 кН, 10 кН |
| Пределы допускаемой относительной погрешности измерений силы | ±0,5% или ±1,0% *(согласно ISO 7500 или ASTM E4 в диапазоне 1-100% от номинального усилия датчика) | ||||||||
| Минимальная скорость испытания | 0,001 мм/мин | ||||||||
| Максимальная скорость испытания | до 2500 мм/мин * | ||||||||
| Пределы допускаемой абсолютной погрешности измерений линейного перемещения | ±0,005 мм (в диапазоне от 0,1 до 2,5 мм включительно) | ||||||||
| Пределы допускаемой относительной погрешности измерений линейного перемещения | ±0,5 или ±1,0 % *(в диапазоне свыше 2,5 мм до 100 % от верхнего предела измерений включительно) | ||||||||
| Максимальный ход траверсы | до 2000 мм * | ||||||||
| Глубина рабочей зоны | до 150 мм * | ||||||||
| Высота силовой рамы | до 2500 мм * | ||||||||
| Ширина силовой рамы | до 700 мм * | ||||||||
| Глубина силовой рамы | до 600 мм * | ||||||||
| Масса силовой рамы | до 200 кг * | ||||||||
| Условия эксплуатации: | |||||||||
| Напряжение | от 187 В до 242 В | ||||||||
| Ток | не более 5 А | ||||||||
| Частота | от 49 Гц до 51 Гц | ||||||||
| Мощность | не более 1000 Вт | ||||||||
| Температура окружающего воздуха | от +1 °С до +45 °С | ||||||||
| Относительная влажность окружающего воздуха | не более 80 % | ||||||||
| Атмосферное давление, (мм рт. ст.) | от 84 кПа до 106 кПа (от 630 до 795) | ||||||||
| Производитель | ГОСТ |
