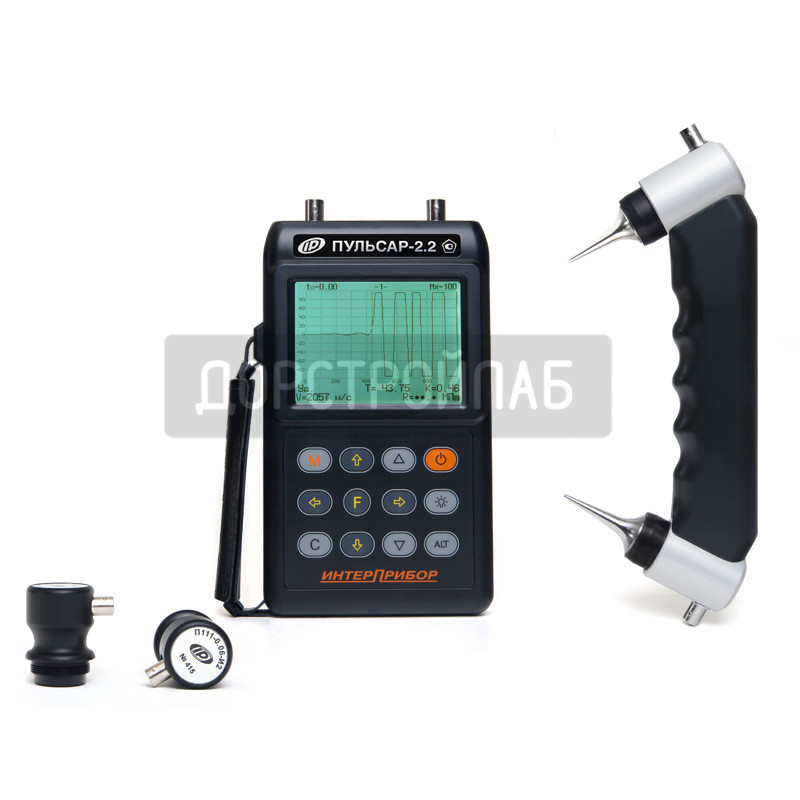

Ультразвуковой прибор с визуализацией (дефектоскоп) ПУЛЬСАР-2.2 Версия 2
Артикул: IN_91/ПУЛЬСАР-2.2 версия 2
Номер товара: 3061
Сделайте заказ сейчас и получите дополнительную персональную скидку!
Звоните: +7 (499) 381-46-46, пишите: mail@dorstroylab.ru
Патент РФ №64377
Прибор внесен в Госреестр СИ РФ под №52901-13. Прибор внесен в реестры СИ Украины, Белоруссии, Казахстана.
Загрузки:
Назначение и применение дефектоскопа Пульсар-2.2
- Контроль прочности, однородности и класса бетона (ГОСТ 17624, Методические рекомендации МДС 62-2.01), кирпича (ГОСТ 24332) и других материалов на основании измерения в них времени и скорости распространения ультразвука.
- Измерение времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании.
- Оценка степени зрелости бетона при монолитном бетонировании.
- Обнаружение пустот, трещин и других дефектов, при технологическом контроле, измерение глубины поверхностных трещин.
- Оценка пористости, трещиноватости и анизотропии материалов.
- Определение плотности и модуля упругости материалов, звукового индекса абразивов.
- Оценка затухания УЗК в материалах, изделиях и конструкциях.
Преимущества и варианты исполнения
- Некритичность результатов к силе прижатия преобразователей (патент).
- Универсальные преобразователи на излучение и прием с повышенной отдачей.
- Ультразвуковой прибор Пульсар-2.2 работоспособен на больших базах прозвучивания благодаря повышенному напряжению возбуждения УЗ-колебаний.
- Датчик поверхностного прозвучивания с фиксированной базой:
- база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам
- ручка из сверхлегкого и теплого материала позволяет контролировать объекты с низкой прочностью при минимальных скоростях УЗК от 1200 м/с
- эллиптические износостойкие протекторы для сухого точечного контакта
- Комплектация датчиками зависит от версии приборов:
- Пульсар-2.2 версия 1 - датчик поверхностного прозвучивания
- Пульсар-2.2 версия 2 - датчики сквозного прозвучивания (2 шт.)
- Пульсар-2.2 версия 3 - датчики поверхностного и сквозного прозвучивания.
- Большой графический дисплей с подсветкой.
- Герметичные преобразователи сквозного и поверхностного прозвучивания с разъемами фирмы FISHER (опция) для обследования гидротехнических объектов под водой.
- Аккумуляторное питание и зарядное устройство в комплекте.
Основные функции
- Измерение времени и скорости УЗК при поверхностном и сквозном прозвучивании
- Формирование результата по автоматически выполняемой серии 2…10 измерений
- Вычисление прочности, плотности, модуля упругости материалов и звукового индекса материалов
- Оцифровка и визуализация А-сигналов, их анализ в режиме осциллографа и коректировка результатов измерений
- Автоматическая стабилизация положения метки первого вступления
- Универсальные (по ГОСТ 17624) и индивидуальные градуировочные характеристики для бетона, возможность указания названий материалов
- Определение глубины трещины по "Английскому" и "Российскому" методам
- До 10 тыс. протоколов контроля с результатами измерений и всеми параметрами
- Градуировочные характеристики ЦНИИОМТП для бетонов неизвестного состава
- USB интерфейс и сервисная компьютерная программа
- Язык меню и текстовых сообщений на русском и английском языке
Технические характеристики
| Диапазон показаний времени, мкс | 10...20000 |
| Диапазон измерения времени, мкс | 10...1000 |
| Разрешающая способность, мкс | 0,05 |
| Пределы допускаемой основной абсолютной погрешности измерения времени, мкс | ±(0,01t + 0,1) |
| Диапазон измерения скорости, м/с | 1000....10000 |
| Пределы допускаемой основной абсолютной погрешности измерения скорости, м/с: | ±(0,01v + 10) |
| Пределы допускаемой дополнительной абсолютной
погрешности измерения скорости и времени при отклонении температуры окружающей среды на каждые 10С в пределах рабочего диапазона, в долях от основной погрешности, не более |
0,5 |
| Диапазон / шаг регулировки усиления, дБ | 80 / 6 |
| Напряжение возбуждения, В | до 600 |
| Рабочие частоты УЗК, кГц | 60±10 / 20...200* |
| Объем памяти, Гбайт | до 4 |
| Разрешение экрана | 320х240 |
| Габаритные размеры электронного блока, мм | 205х115х35 |
| Масса электронного блока / датчика поверхностного прозвучивания, кг | 0,375 / 0,54 |
* - по заказу
Состав базового комплекта ПУЛЬСАР-2.2
- Электронный блок, чехол
- Датчики (поставляются в зависимости от версии прибора)
- Версия 1 - с датчиком поверхностного прозвучивания
- Версия 2 - с датчиками сквозного прозвучивания
- Версия 3 - с датчиками сквозного и поверхностного прозвучивания
- Контрольный образец-призма
- Комплект кабелей 1,5м. - 2 шт.
- Зарядное устройство, аккумуляторы
- Руководство по эксплуатации, сумка
- Кабель USB, программа на диске
- Свидетельство о Госповерке
Дополнительная комплектация
- Преобразователи П111-0.06-И2 (60 кГц) для сквозного прозвучивания - 2 шт.
- Преобразователи 20...500 кГц (заказная комплектация)
- Датчик для поверхностного прозвучивания с выходом кабелей на одну сторону
- Датчик для поверхностного прозвучивания в водонепроницаемом исполнении (IP68)
- Преобразователи для сквозного прозвучивания в водонепроницаемом исполнении (IP68)
- Кожаный чехол "Свободные руки"
- Кабели, удлинители
| Комплектация | Версия 2 |
| Производитель | Интерприбор |
